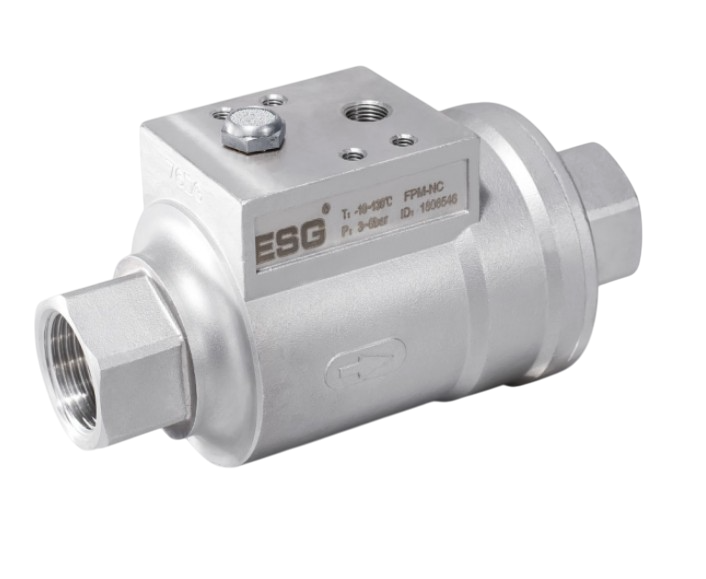

ESG 200 Пневматический золотниковый клапан

Принцип работы

Открытие и закрытие проходного сечения клапана происходит благодаря воздействию управляющего давления сжатого воздуха. Давление рабочей среды (жидкости) также воздействует на запорный элемент, что позволяет преодолеть небольшое сопротивление (трение) управляющего поршня и быстрее открыть/закрыть проходное сечение клапана. Конструктивное исполнение клапана позволяет получить высокую эффективность при минимальной потере давления.

Применения

• Производство продуктов питания и напитков
• Газоразделение
• Розлив
• Производство керамики
• Очистка полупроводников
• Автомобильная промышленность
• Другое.

Преимущества

1. Компактность и эстетичный дизайн. Корпус из нержавеющей стали гарантирует высокий ресурс клапанов.
2. Простота использования благодаря различным способам установки (монтажа). Минимальная потеря давления при эффективной работе.
3. Хорошо работает в условиях вакуума.

Технические характеристики

• Рабочее давление: 0-16 бар (0-232psi)
• Давление управления: 3-8 бар (43.5-116psi)
• Среда управления: нейтральные газы, воздух
• Материал корпуса: CF8M/CF8
• Материал уплотнений: EPDM/FKM
• Рабочая среда: FKM- большинство жидкостей; не для пара EPDM- пар, горячая вода; не для масел, смазок, топлива и т. д.
• Температура раб. среды: -20℃ — +150℃ (FPM)
• -20℃ — +130℃ (EPDM)
• Температура окр. среды: -20℃ — +80℃
• Тип управления: НЗ, НО, Двойного действия
• Тип присоединения: резьбовое (BSP, BSPT, NPT)
• Класс герметичности: DIN EN 12266 Class A.

Открыт/Закрыт

Закрытие
При подаче воздуха под давлением в порт A (порт B является портом выхлопа), поршень (выделенный зелёным цветом) перемещается вправо, закрывая проходное сечение клапана.
В случае типа управления «НЗ» золотникового клапана, в полости А установлена дополнительная пружина, воздействующая на поршень и перекрывающая проходное сечение. В состоянии покоя (отсутствие управляющего давления) клапана закрыт.


Открытие
При подаче воздуха под давлением в порт В (порт А является портом выхлопа), поршень (выделенный зелёным цветом) перемещается влево, открывая проходное сечение клапана.
В случае типа управления «НО» золотникового клапана, в полости В установлена дополнительная пружина, воздействующая на поршень и открывающая проходное сечение. В состоянии покоя (отсутствие управляющего давления) клапана открыт.

Нормально закрытый пружиной (НЗ) поток «над запорным элементом»

Size	Interface	Orifice mm	Flow value Kv(m3/h)	Differential pressure range MPa	Control Pressure MPa
DN10	G3/8"	10	3,2	0-1.6	0.3-0.5
DN15	G1/2"	15	6,4	0-1.6	0.4-0.5
DN20	G3/4"	20	8,9	0-1.6	0.4-0.5
DN25	G1"	25	13,7	0-1.6	0.3-0.5
DN32	G1 1/4"	32	21,6	0-1.6	0.3-0.5
DN40	G1 1/2"	40	36,5	0-1.6	0.3-0.5
DN50	G2"	50	55,0	0-1.6	0.5-0.6

Нормально закрытый пружиной (НЗ) поток «под запорным элементом»

Size	Interface	Orifice mm	Flow value Kv(m3/h)	Differential pressure range MPa	Control Pressure MPa
DN10	G3/8"	10	3,2	0-1.6	0.3
DN15	G1/2"	15	6,4	0-1.6	0.4
DN20	G3/4"	20	8,9	0-1.6	0.4
DN25	G1"	25	13,7	0-1.6	0.3
DN32	G1 1/4"	32	21,6	0-1.6	0.3
DN40	G1 1/2"	40	36,5	0-1.6	0.3
DN50	G2"	50	55,0	0-1.6	0.5

Двойного действия, нормально закрытый пружиной (НЗ) – поток «над зап. элементом»

Size	Interface	Orifice mm	Flow value Kv(m3/h)	Differential pressure range MPa	Control Pressure MPa
DN10	G3/8"	10	3,2	0-1.6	0.3-0.5
DN15	G1/2"	15	6,4	0-1.6	0.4-0.5
DN20	G3/4"	20	8,9	0-1.6	0.4-0.5
DN25	G1"	25	13,7	0-1.6	0.3-0.7
DN32	G1 1/4"	32	21,6	0-1.6	0.3-0.7
DN40	G1 1/2"	40	36,5	0-1.6	0.3-0.7
DN50	G2"	50	55,0	0-1.6	0.5-0.7

Двойного действия, нормально закрытый пружиной (НЗ) – поток «под зап.элементом»

Size	Interface	Orifice mm	Flow value Kv(m3/h)	Differential pressure range MPa	Control Pressure MPa
DN10	G3/8"	10	3,2	0-1.6	0.3-0.5
DN15	G1/2"	15	6,4	0-1.6	0.4-0.5
DN20	G3/4"	20	8,9	0-1.6	0.4-0.5
DN25	G1"	25	13,7	0-1.6	0.3-0.7
DN32	G1 1/4"	32	21,6	0-1.6	0.3-0.7
DN40	G1 1/2"	40	36,5	0-1.6	0.3-0.7
DN50	G2"	50	55,0	0-1.6	0.5-0.7

Нормально открытый пружиной (НО) – поток «над запорным элементом»

Size	Interface	Orifice mm	Flow value Kv(m3/h)	Differential pressure range MPa	Control Pressure MPa
DN10	G3/8"	10	3,2	0-1.6	0.5
DN15	G1/2"	15	6,4	0-1.6	0.5
DN20	G3/4"	20	8,9	0-1.6	0.5
DN25	G1"	25	13,7	0-1.6	0.5
DN32	G1 1/4"	32	21,6	0-1.6	0.5
DN40	G1 1/2"	40	36,5	0-1.6	0.5
DN50	G2"	50	55,0	0-1.6	0.6

Нормально открытый пружиной (НО) – поток «под запорным элементом»

Size	Interface	Orifice mm	Flow value Kv(m3/h)	Differential pressure range MPa	Control Pressure MPa
DN10	G3/8"	10	3,2	0-1.6	0.5
DN15	G1/2"	15	6,4	0-1.6	0.5
DN20	G3/4"	20	8,9	0-1.6	0.5
DN25	G1"	25	13,7	0-1.6	0.7
DN32	G1 1/4"	32	21,6	0-1.6	0.7
DN40	G1 1/2"	40	36,5	0-1.6	0.7
DN50	G2"	50	55,0	0-1.6	0.7

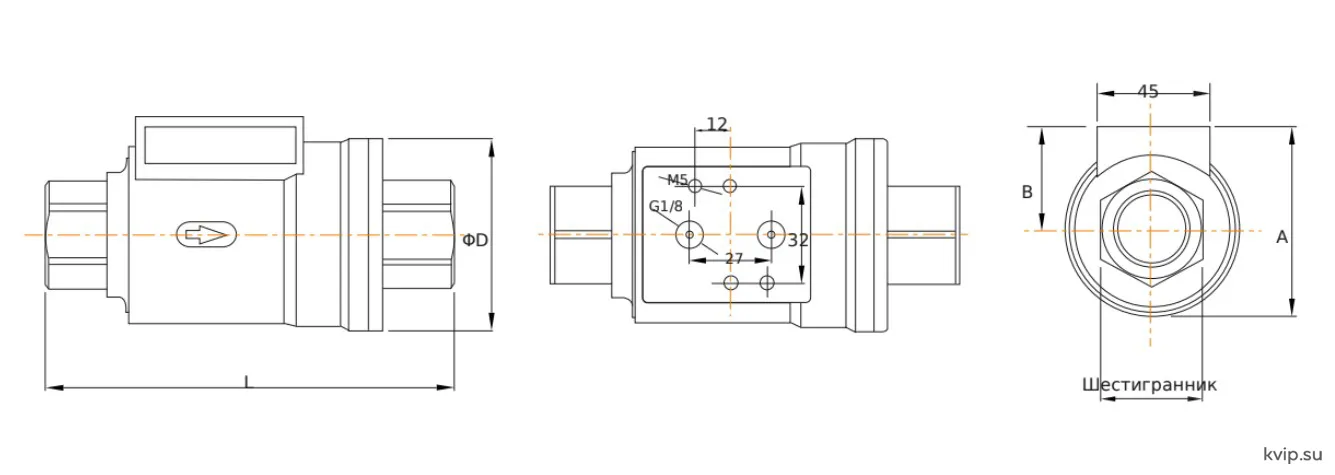

Размеры

Size	DN10	DN15	DN20	DN25	DN32	DN40	DN50
Thread end	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
A (mm)	56	61	72	78	94	104	116
ΦD (mm)	46	52	64	69	86	96	108
Hexagon(mm)	22	26.5	32	41	50	56	703
B(mm)	33	35	40	43	51	56	62
L(mm)	98	112	135	143	165	180	207
Weight (Kg)	0.76	0.94	1.43	1.85	2.98	3.66	5.64
