Физические свойства линии насыщения воды и пара
Почему важно знать физические свойства воды на линии насыщения?
Физические свойства воды на линии насыщения представляют собой набор характеристик, который необходим для правильного проектирования и эксплуатации теплоэнергетических и технологических систем. Свойства оказывают прямое влияние на безопасность и эффективность работы оборудования. Это позволяет инженерам учитывать особенности поведения воды и пара при различных температурных и режимах давления.КВиП специализируется на подборе и поставке теплоэнергетического и пароконденсатного оборудования промышленного назначения. В статье рассмотрим параметры воды и водяного пара на линии насыщения, представим таблицы и графики физических свойств и поясним значение для областей применения. Эта информация полезна для инженеров, техников, работающих в области теплоэнергетики и промышленности.
А узнать о том, как использовать конденсат с пользой, Вы сможете в статье на нашем сайте.
Основные физические свойства линии насыщения водяного пара

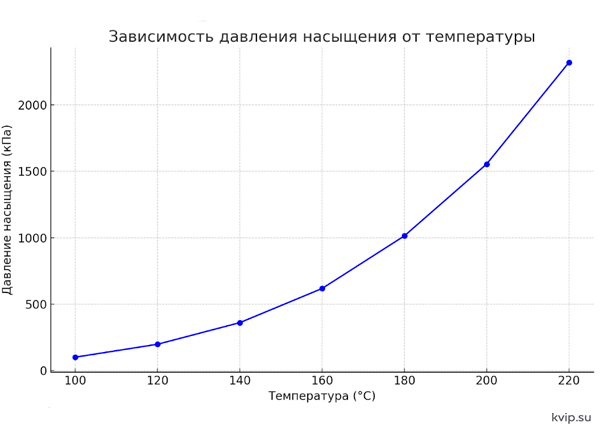

| Температура (°C) | Давление насыщения (кПа) |
| 100 | 101,3 |
| 120 | 198,7 |
| 140 | 361,3 |
| 160 | 618,3 |
| 180 | 1014,3 |
| 200 | 1554,9 |
| 220 | 2319,6 |
Линия насыщения воды и пара – состояние, при котором вода и пар в равновесии, то есть температура кипения воды совпадает с температурой конденсации пара при заданном давлении.
Подробнее об испытаниях тепловых сетей на максимальную температуру теплоносителя, читайте в нашей статье.Ниже приведены физические параметры:
- Температура насыщения и давление: Два параметра определяют точку, в которой вода переходит в пар и наоборот, что необходимо для расчета эффективности теплообменных процессов.
- Плотность воды и пара: Знание разницы в плотностях позволит инженерам правильно выбирать насосы и другие устройства для транспортировки среды.
Температура насыщения
Температура, при которой вода начинает кипеть при давлении. На линии насыщения температура и давление взаимосвязаны: с увеличением давления увеличивается температура кипения.Это необходимо для точного расчета работы теплообменного оборудования, а также для прогнозирования поведения воды в системах с переменными температурными режимами. При повышении давления критическая температура увеличивается, что требует адаптации оборудования, такого как теплообменники, паровые котлы и конденсатные насосы, которые выдерживают повышенные температуры и давления для безопасной работы.
Наши технические консультанты с двадцатилетним стажем помогут подобрать теплообменное оборудование: пароохладители и теплообменники.
Подобрать теплообменное оборудование
Давление насыщения
Это давление, при котором вода в равновесии с водяным паром. Давление насыщения меняется в зависимости от температуры. Это необходимый параметр для эксплуатации пароконденсатных систем. Контроль давления насыщения важен в теплоэнергетических системах, чтобы избежать риска разгерметизации и обеспечить стабильность технологических процессов.Плотность воды и пара
На линии насыщения плотность воды больше плотности пара. Это различие важно учитывать при проектировании систем тепло- и хладоснабжения, так как плотность определяет рабочие характеристики насосов и объемов резервуаров. Плотность воды достигает 1000 кг/м³, в то время как плотность пара при тех же условиях ниже — 0,6 кг/м³, что приводит к отличиям в динамике работы оборудования.Теплопроводность и удельная теплоемкость
Теплопроводность воды и пара на линии насыщения характеризует способность передавать тепло. Удельная теплоемкость указывает на количество энергии, необходимое для изменения температуры вещества, что важно для теплового расчета аппаратов.Удельная теплоемкость воды (около 4,18 кДж/кг·°C) используется в качестве теплоносителя в широком диапазоне температур. Теплопроводность воды снижается с повышением температуры, что следует учитывать при выборе теплоизоляционных материалов для трубопроводов.
Некоторые значения параметров представлены в таблице теплопроводности и плотности для температур и давлений. Такие данные можно найти в специализированных справочниках и использовать при проектировании систем теплоснабжения.
Теплопроводность и плотность воды и пара:
| Температура (°C) | Плотность воды (кг/м3) | Плотность пара (кг/м3) | Теплопроводность воды (Вт/м*К) | Теплопроводность пара (Вт/м*К) |
| 100 | 958,4 | 0,6 | 0,679 | 0,025 |
| 120 | 943,0 | 0,7 | 0,654 | 0,026 |
| 140 | 926,1 | 0,9 | 0,630 | 0,027 |
| 160 | 907,8 | 1,1 | 0,606 | 0,028 |
| 180 | 887,9 | 1,3 | 0,582 | 0,029 |
| 200 | 866,3 | 1,5 | 0,559 | 0,030 |
Параметры для выбора оборудования
При проектировании и выборе оборудования для работы с водяным паром и водой необходимо учитывать физические свойства на линии насыщения, так как это напрямую влияет на безопасность эксплуатации.Избегать рисков, связанных с перегревом, кавитацией или недостаточной теплопередачей, помогают инженеры, что обеспечивает правильную работу оборудования.
- Давление насыщения: Расчет давления насыщения помогает избежать перегрева и возможной разгерметизации системы;
- Перепад давления и кавитация: Использование антикавитационных клапанов способствует увеличению срока службы оборудования и снижению рисков повреждений.
Условный диаметр
Регулирующая арматура, например клапаны, подбираются не только по диаметру трубопровода, так как часто необходимо учитывать перепад давления и расчетную величину пропускной способности (Kvs). Это важно при использовании редукционно-охладительных установок, где стабильность давления критична. Неверный выбор диаметра приводит к кавитации и разрушению оборудования, а также к потерям давления в системе.Подробнее о том, как осуществить подбор типоразмера регулирующего клапана, читайте в статье на нашем сайте.
Вероятность кавитации
Кавитация — это проблема при работе с запорной арматурой, при высокой скорости потока или больших перепадах давления. В КВиП вы получаете рекомендации инженеров, которые помогут избежать подобных проблем.Кавитация приводит к повреждению оборудования и снижению срока службы, поэтому правильный выбор арматуры с учетом физических свойств среды имеет решающее значение. Избегание кавитации достигается путем использования специальных конструкций клапанов, таких как антикавитационные устройства, а также за счет правильного подбора перепада давления на клапане.
Редукционно-охладительные установки
Для работы с водяным паром часто используются пароохладители, оснащенные инжекторными форсунками, которые обеспечивают контроль температуры и давления пара.
Ознакомьтесь с ассортиментом редукционных клапанов онлайн в каталоге продукции КВиП. Эти устройства применяются на больших предприятиях, где необходимо стабилизировать параметры пара для того, чтобы обеспечить требуемую тепловую нагрузку.
Например, редукционно-охладительные установки используются на теплоэлектроцентралях (ТЭЦ), где необходимо снизить давление и температуру пара перед подачей в отопительные системы или технологические установки, чтобы соответствовать требованиям безопасности и эффективности.
При выборе редукционно-охладительных установок также необходимо учитывать особенности химического состава воды, чтобы предотвратить коррозию и обеспечить долговечность оборудования. Например, применение нержавеющей стали для элементов, контактирующих с водой, может повысить срок службы.
Применение пара и воды в системах отопления и промышленности Пар и вода используются как теплоносители в системах теплоснабжения, причем каждая из них есть преимущества.
- Паровые системы: Используются в промышленных процессах для прогрева оборудования;
- Водяные системы: Необходимы для транспортировки тепла на большие расстояния и для обеспечения равномерного отопления.
Ознакомиться с подобным проектом, Вы сможете в кейсе: “Обвязка паровых туннелей в Мясоперерабатывающем Комплексе “Атяшевский””Необходимо учитывать, что пар требует постоянного контроля давления и температуры, применения специальных редукционных клапанов для стабилизации параметров. Вода, используется для транспортировки тепла на большие расстояния с минимальными потерями температуры, что делает ее идеальным теплоносителем для жилищно-коммунальных нужд.
В централизованных системах отопления вода обеспечивает равномерное распределение тепла, для поддержания комфорта в жилых зданиях. Вода используется в промышленных теплообменниках, где высокая теплоемкость позволяет отводить избыток тепла.
Преимуществом водяных систем является возможность использования источников тепла с низкими температурами, таких как тепловые насосы и солнечные коллекторы, что делает их экологически чистыми и экономически выгодными.
В чем преимущества учета физических свойств воды на линии насыщения?
Рассчитать физические свойства воды на линии насыщения необходимо при проектировании и эксплуатации теплотехнических систем. Использование правильно подобранного оборудования увеличит срок службы и снизит расходы на обслуживание, что в перспективе дает экономическую выгоду и повышает общую эффективность работы.Знание таких параметров, как температура и давление насыщения, плотность и теплопроводность, позволит подобрать оборудование и избежать проблем, связанных с кавитацией и недостаточной теплопередачей. Правильное понимание физических характеристик воды и пара на линии насыщения как основа безопасного использования пароконденсатных систем.
Выбор оборудования и материалов, устойчивых к воздействию пара и высокой температуры - основа преждевременного износа и повышение срока службы оборудования. Понимание особенностей применения воды и пара в разных условиях позволяет разработать эффективные и надежные решения для теплоснабжения и технологических процессов в промышленности и коммунальном хозяйстве.
