Пример расчета пара вторичного вскипания
Энергия пара вторичного вскипания
При нагревании воды при постоянном давлении повышается ее температура и содержание тепла. Это длится до кипения воды. При достижении точки кипения температура воды не изменяется до полного испарения воды. И на этом этапе мы используем конденсатоотводчик, так как нам нужно максимально использовать тепловую энергию пара. Конденсат, имеет ту же температуру при определенном давлении, что и пар. Когда конденсат после конденсатоотводчика попадает в зону атмосферного давления, он мгновенно закипает, а часть его испаряется, потому что температура конденсата выше, чем температура кипения воды при атмосферном давлении.

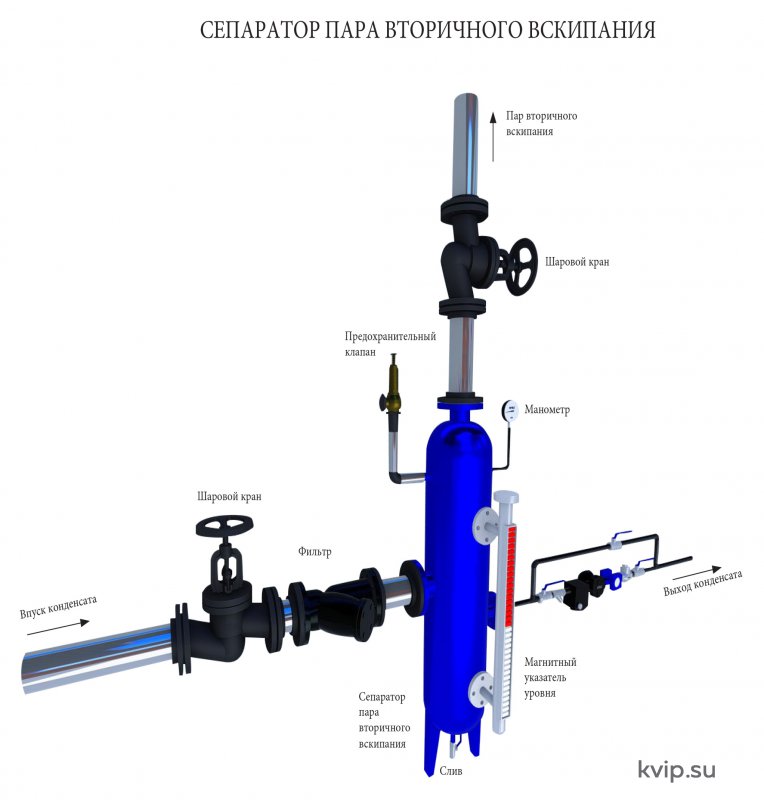

Пар, который образуется при закипании конденсата, называют паром вторичного вскипания (более подробно про него в этой статье)
То есть это пар, образовавшийся в результате попадания конденсата в атмосферу или среду с низким давлением и температурой.
Что нужно учитывать при отборе пара вторичного вскипания?
- Для получения даже небольшого количества пара вторичного вскипания потребуется большое количество конденсата. Особое внимание следует уделить пропускной способности конденсатоотводчика. Кроме того, после регулирующих клапанов давление обычно низкое;
- Сфера применения должна подходить для использования пара вторичного вскипания, количество пара вторичного вскипания должно соответствовать, или быть немного больше, чем необходимо для обеспечения технического процесса
- Участок использования пара вторичного вскипания не должен находиться далеко от оборудования, от которого отводится высокотемпературный конденсат.
Расчет количества пара вторичного вскипания
Эк: Энтальпия конденсата при попадании в конденсатоотводчик при определенном давлении (кДж/кг)
Эв: Энтальпия конденсата после конденсатоотводчика при атмосферном давлении или при текущем давлении в конденсатной линии (кДж/кг)
Ст: Скрытая теплота парообразования при атмосферном давлении или текущем давлении в конденсатной линии (кДж/кг)
Как видно, чем больше разность давлений, тем большее количество пара вторичного вскипания. Тип используемого конденсатоотводчика так же влияет на количество произведенного конденсата. Механические конденсатоотводчики удаляют конденсат с температурой близкой к температуре насыщения пара. Термостатические, отводят конденсат с температурой значительно ниже температуры насыщения, при этом количество пара вторичного вскипания уменьшается.
Пример 1:
Расчет количества пара вторичного вскипания в системе, где конденсат удаляется сразу после его образования.
Берём данные из таблицы насыщенного пара:
При давлении 8 бар, 170,5°С,
энтальпия конденсата = 720.94 кДж/кг
При атмосферном давлении, 100°С,
энтальпия конденсата = 419.00 кДж/кг
Разница энтальпий составляет 301.94 кДж/кг
Скрытая теплота парообразования при атмосферном
давлении = 2258 кДж/кг

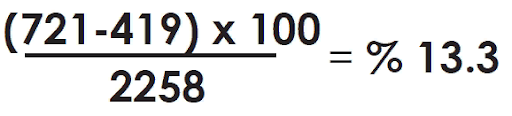

Количество пара вторичного вскипания составит (%)
Таким образом, если расход пара в системе составляет 1000 кг, то количество пара вторичного вскипания будет 133 кг.
Пример 2:
Как использовать таблицу
В дополнение к определению взаимосвязи между давлением и температурой пара, если вы знаете количество тепла, передаваемого в ккал, вы также можете рассчитать количество пара, которое превратится в конденсат в любом теплообменнике. И наоборот, таблица может использоваться для определения количества тепла, передаваемого теплообменником, если известна скорость потока образующегося конденсата.|
