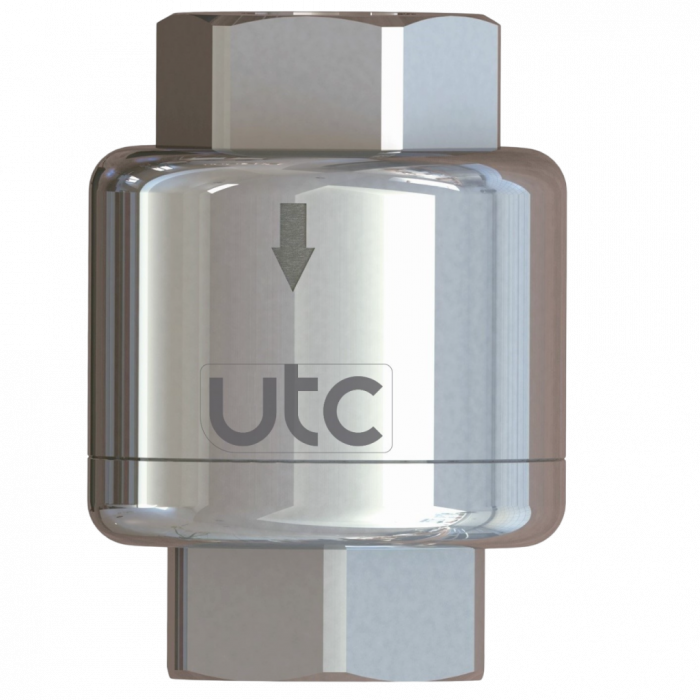

Принцип работы
Термостатическая капсула определяет разницу между температурой пара при данном давлении и температурой конденсата. Если температура конденсата достигает заданного значения, капсула срабатывает и открывает клапан конденсатоотводчика для слива конденсата.Описание
- Корпус и крышка выполнены из нержавеющей стали марки 304
- Поверхности плунжера и седла имеют упрочненные поверхности
- Поверхность прилегания плунжера имеет твердость HRC55, что гарантирует длительный срок службы
- Высокотехнологичная капсула элемент обеспечивает отвод конденсата при точном значении температуры
- Встроенный фильтр защищает внутренний механизм от грязи
- Противодавление за конденсатоотводчиком может составлять 50% и более от давления на входе
Teхнические данные
|
Номинальное давление |
PN25 |
|
Mакс. допустимое давление (корпус) |
1.89 МПа/200°С |
|
Maкс. допустимая температура (корпус) |
350°С/1.62 МПа |
|
Давление заводского испытания на паре |
>3 раз/1.6 МПа |
|
Mаксимальное рабочее давление |
1.6 МПа |
|
Maксимальная рабочая температура |
204°С |
|
Давление гидроиспытания |
3.8 МПа |
|
Давление пневмоиспытания |
0.6 МПа |
Maтериалы
Крышка: SS304/SS316Корпус: SS304/SS316
Седло: Maртенситная нерж. сталь
Плунжер: Мартенситная нерж. сталь
Другие внутренние элементы: Аустенитная нерж. сталь.

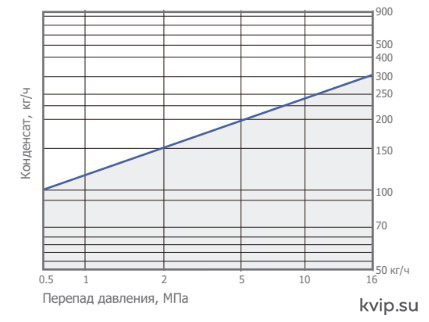

BPST16 Пропускная способность

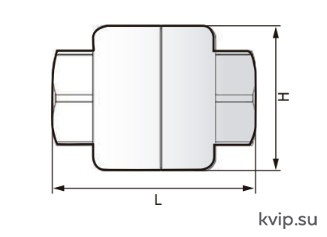

Размеры, мм
|
Moдель |
DN |
L |
H |
Вес |
|
BPST16-T |
DN15-20 |
75 |
55 |
1 кг |
|
BPST16-W |
DN25 |
80 |
55 |
1.2 кг |
|
BPST16-F |
DN15-25 |
120 |
125 |
3.8 кг |
