ADCA S25/S Сепаратор пара и сжатого воздуха PN16 – PN40

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Описание ADCA S25/S Сепаратор пара и сжатого воздуха PN16 – PN40

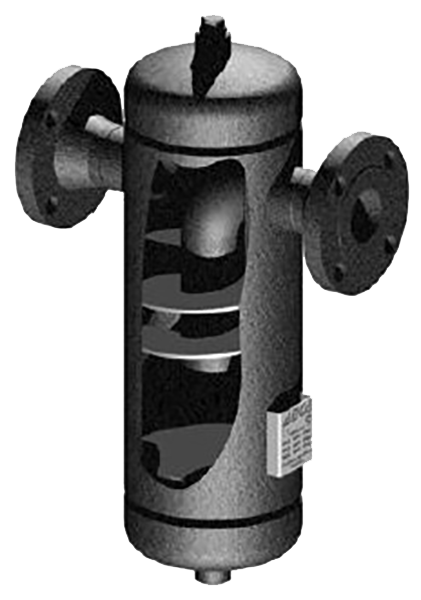

ADCA S25 центробежный сепаратор удаляющий влагу из паровых трубопроводов, а также из систем сжатого воздуха. Пар или сжатый воздух проходя через сепаратор под действием центробежных сил и эффекта закручивания потока, теряет частицы влаги, которые отделяясь от основного потока вместе с частицами ржавчины, грязью и сварочным градом удаляются через дренажное отверстие в нижней части сепаратора. Для автоматического удаления отделившегося конденсата на выходе из сепаратора необходимо установить автоматический поплавковый конденсатоотводчик. Присоединение сепаратора S25 фланцевое.

Основные свойства ADCA S25/S Сепаратор пара и сжатого воздуха PN16 – PN40

Различные варианты установки;
Отсутствие подвижных элементов конструкции.

Наименование	Сепаратор пара и сжатого воздуха
Серия	S25/S
Рабочая среда	Пар, сжатый воздух и другие неагрессивные газы
Исполнения	S25/S - корпус из углеродистой стали S25/SZ - оцинкованный корпус
Номинальный диаметр, DN	DN 15-300
Номинальное давление, PN	1,6/4,0/6,3 МПа
Макс. температура рабочей среды, Tmax	+300оС
Тип присоединения	Резьбовое, фланцевое
Материал корпуса	Углеродистая, нержавеющая сталь, оцинкованная сталь

Ограничения по применению **

Парам.	Давл., бар	Темп. °C	Парам.	Давл., бар	Темп. °C	Парам.	Давл., бар	Темп. °C	Парам.	Давл., бар	Темп. °C
PN16	16	50	ANSI Cl.150 lbs	16	50	PN25 ANSI CL.300lbs	25	50	PN40 ANSI CL.300lbs	40	50
	14	100		14	100		23	100		37	100
	13 *	195		13 *	195		20 *	216		31 *	239
	12	250		-	-		17	300		27	300

*PMO-Макс.рабочее давление для насыщенного пара. Мин.рабочая температура.: -10 °C. Тип исполнения: AD-Merkblatt

** Параметры в соответствии с EN1092:2007.

Фланцевые присоединения

Парам.	DNСепарат.	EN стандарт	ANSI стандарт
PN16	* DN15 по DN50	EN1092–1 PN40	ANSI B16.5 Cl.150 lbs
PN16	DN65 по DN300	EN1092–1 PN16	ANSI B16.5 Cl.150 lbs
PN25	DN15 по DN150	EN1092–1 PN40	ANSI B16.5 Cl.300 lbs
PN25	DN200 по DN300	EN1092–1 PN25	ANSI B16.5 Cl.300 lbs
PN40	DN15 по DN300	EN1092–1 PN40	ANSI B16.5 Cl.300 lbs

* Фланцы EN 1092–1 PN16 и PN40 с DN15 по DN50 имеют одинаковое количество и размеры отверстий, а также межосевое расстояние.

Габаритные размеры (мм)

Фланцы EN1092–1 – ANSI
DN	A PN16	A PN25	A PN40	A 150lbs	A 300lbs	B	C	D	E	F	Объем. * дм³	Вес ** кг
15	230	230	230	250	259	114	260	190	70	½"	2	5
20	230	230	230	255	264	114	260	180	80	½"	2,5	6
25	230	230	230	262	274	114	300	215	85	½"	3	7
32	260	260	260	290	306	140	395	285	110	½"	5	12
40	260	260	260	294	307	140	435	325	110	½"	5,7	13,8
50	310	310	310	341	354	168	505	380	125	½"	10,5	19,5
65	380	394	394	430	442	219	550	410	140	¾"	18,5	32
80	400	416	416	440	459	219	610	462	148	¾"	25	38
100	485	511	511	533	553	273	715	528	187	¾"	35,4	57
125	535	561	561	622	652	324	845	630	215	1"	50	81,5
150	565	605	605	633	652	356	960	692	270	1"	75	153
200	605	641	657	685	703	406	1170	880	290	1"	140	195
250	720	756	790	784	815	508	1540	1140	400	1½"	280	321
300	840	868	914	913	944	610	1700	1172	528	1½"	400	465

* Объем соответствует классу PN16. Класс PN25 и выше имеет объем ниже указанного для PN16.

** Вес соответствует классу PN16.

** F-резьбовое дренажное присоединение как стандарт. По запросу возможно изготовление фланцевого присоединения EN1092–1 или ANSI.

Примечание: в верхней части сепаратора имеется резьбовое присоединение с резьбовой заглушкой.

Данное присоединение может использоваться для установки воздухоотводчика или присоединения балансировочной трубки.

Спецификация материалов

Описание	Материалы
Корпус	EN10216–2 / P235GH / 1.0325
Крышка	EN10028–2 / P265GH / 1.0425
Вх/вых труб.	EN10216–2 / P235GH / 1.0325
EN фланцы	EN10222–2 / P250GH / 1.0460
ANSI фланцы	ASTM A105 / 1.0432
резьб.патрубки	ASTM A105 / 1.0432
внутр.комплект	EN10025–2 / S235JR / 1.0038

EN10204 3.1 поставляется по запросу

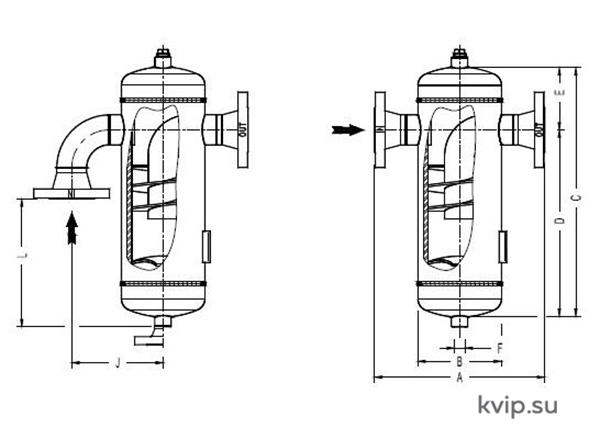

Варианты исполнения:

ADCA S25S Сепаратор пара и сжатого воздуха PN16 – PN40_Р1
