Описание
Редукционный клапан прямого действия с сильфонным уплотнением типа BPRV4 предназначен для снижения и поддержания давления таких сред, как пар, сжатый воздух и другие нейтральные газы.Материал основных компонентов
| Наименование | Материал |
| Корпус / крышка | Сталь WCV |
| Шток / седло / плунжер | Сталь нерж. CF8 |
| Сильфон | 1Cr18Ni9Ti |
| Настроечная головка | Термостойкий пластик |
| Возвратная пружина | Сталь пружинная 50CrVA |
| Настроечная пружина | Сталь пружинная 60Si2Mn |
Технические данные
|
Номинальное давление |
PN16 |
|
Давление испытания корпуса |
2.4 МПа |
|
Давление испытания на герметичность |
1.76 МПа |
|
Макс. рабочее давление до клапана |
1.0 МПа |
|
Макс. рабочее давление после клапана |
0.9 МПа |
|
Диапазон настройки |
0.014 - 0.9 МПа |
|
Maксимальная рабочая температура |
210°C |
Типы настроечных пружин
| Серая | 0.14 - 1.7 бар |
| Зеленая | 1.4 - 4.0 бар |
| Оранжевая | 3.5 - 9.0 бар |

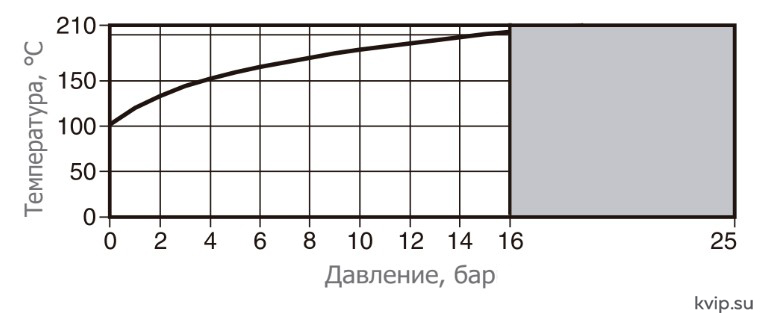

Рабочий диапазон
Коэффициент Kv
|
|
BPRV4 |
||
|
DN |
15 |
20 |
25 |
|
Kv |
1.5 |
2.0 |
2.5 |

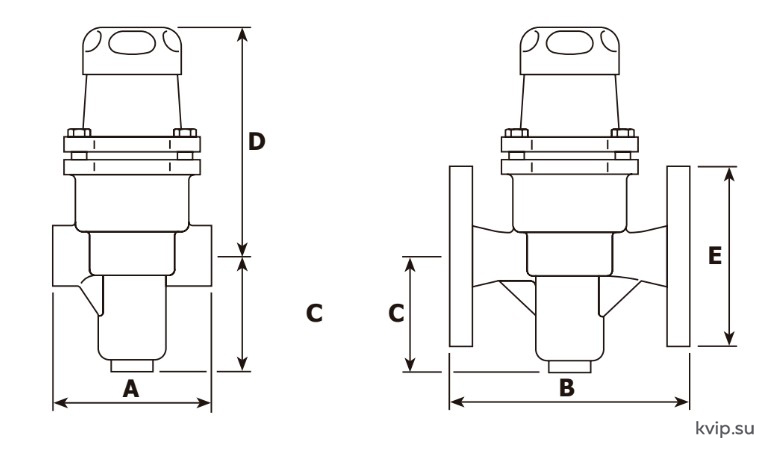

Размеры, мм
|
DN |
A |
B |
C |
D |
E |
Вес, кг |
|
| Резьб. | Фланц. | ||||||
|
DN15 |
83 |
150 |
55 |
126.5 |
97 |
1.6 |
3.9 |
|
DN20 |
96 |
150 |
55 |
126.5 |
107 |
1.7 |
4.25 |
|
DN25 |
108 |
160 |
55 |
126.5 |
117 |
1.95 |
4.65 |
Монтаж
Клапан должен быть смонтирован на горизонтальном трубопроводе так, чтобы направление потока среды совпадало со стрелкой на корпусе клапана. См. «Руководство по монтажу и эксплуатации», прилагаемое к каждому клапану.Пропускная способность для пара и сжатого воздуха

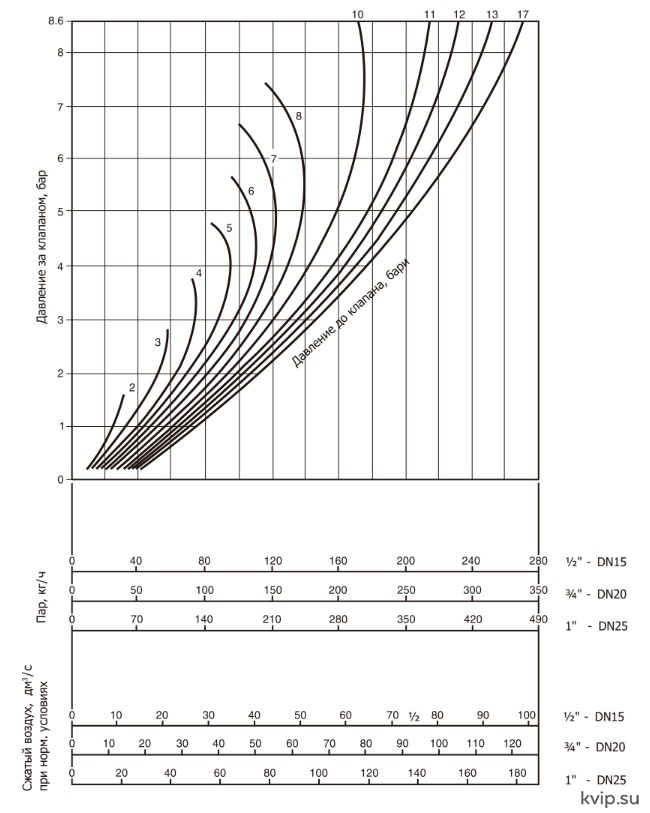

Кривые, маркированные цифрами 2, 3, 4 и т.д. представляют собой линии давления до редукционного клапана. Давление за клапаном находится на левой вертикальной оси номограммы.
Пример подбора клапана:
Подобрать клапан, пропускающий 125 кг/ч пара при редуцировании давления с 12 до 2.5 бар
Проводим горизонтальную линию от точки на левой оси, соответствующей давлению 2.5 бар, вправо до пересечения с линией 12 бар и далее вертикальную линию вниз для определения подходящего клапана. В данном случае подходит клапан DN20.
