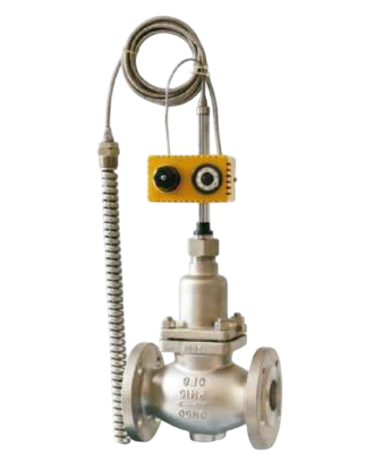

UTC CVT Регулятор температуры прямого действия

Описание

Регулятор температуры прямого действия не нуждается во внешнем источнике энергии. Для его работы достаточно изменения значения контролируемого параметра, т.е. температуры контролируемой среды. Поставляются регуляторы температуры как для систем нагрева, так и для систем охлаждения. Типичными применениями являются нагрев воды в системах бытового горячего водоснабжения с накопительными баками и ограничение температуры обратной воды.
Регулятор температуры состоит из седельного клапана и термостата. Все элементы термостата заполнены жидкостью с большим коэффициентом объемного расширения. Присоединительные размеры клапана выполнены в соответствии со стандартом DIN 3202-1999 F1.
Проектирование, производство и испытания проводятся в соответствии с внутренними стандартами предприятия изготовителя.

Teхнические данные

Корпус клапана
Тип пары плунжер- седло	Диаметр условный (DN)	1⁄2" - 6" (DN15 - 150)
	Номинальное давление	ASME CLASS 150 - 300 (PN16 - 40)
	Стандарт фланцев	ASME B16.5, EN1092-1, ГОСТ 33259
	Материал корпуса	Сталь углеродистая, сталь нержавеющая, сталь легированная, сталь нержавеющая дуплексная
	Металл-металл	SS304, SS316
	С кольцом из эластомера	FKM, PTFE, PPL
	Уравновешивающий элемент	Сильфон из нержавеющей стали (DN15 - 125), диафрагма (DN150)

Термостат
Тип	Т06	Т17
Диапазоны настройки Xs	-20...50°C, 20...90°C, 40...100°C, 60...130°C
Диапазоны настройки Xs по спецзаказу	110...180°C, 180...250°C
Ход штока (мм/°C)	0.8
Максимальная температура для датчика	На 100°C выше уставки
Номинальное давление: датчик и защитная гильза (PN)	40
Датчик температуры	Прямой φ 24 х 380	Спиральный φ 30 х 500
Заполнение термостата	Масло силиконовое
Материал датчика температуры	Латунь, бронза	Медная трубка с никелиевым покрытием
Материал защитной гильзы	Бронза с никелиевым покрытием, SS304	---
Вес (кг)
Длина капиллярной трубки	5, 10, 15 м

Эксплуатационные характеристики
Погрешность регулирования	±1.5%
Допустимая протечка при испытании	Металл-металл	4 х 0.01% от коэффициента пропускной способности
	Эластомер	DN15 - 50	DN65 - 125	DN150
		10 пузырей/мин	20 пузырей/мин	40 пузырей/мин

Примеры применения

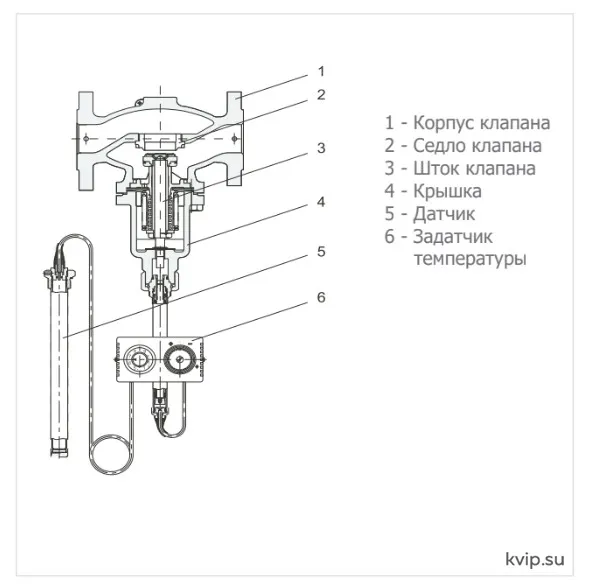

Конструкция

Рабочая температура

DN		15 - 125	150
Плунжер-седло	Металл-металл	≤150°C	≤140°C
		С удлинителем штока ≤250°С
	С кольцом из эластомера	≤100°С

Коэффициент расхода, коэффициент шума, максимальный перепад давления

DN	15	20	25	32	40	50	65	80	100	125	150
Коэффициент расхода	4	6.3	8	16	20	32	50	80	125	160	280
Коэффициент шума	0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3
Максимальный перепад давления, МПа	PN16 PN40				1.6 2.0					1.5	1.2

Принцип работы

Когда температура нагреваемой среды ниже заданной, жидкость, заполняющая все элементы термостата, уменьшается в объеме и создаваемая ей сила, действующая через толкатель на шток клапана, также уменьшается. Это приводит к тому, что клапан открывается усилием возвратной пружины. Открытие клапана приводит к увеличению расхода греющей среды, например, пара, горячей воды или горячего минерального масла. Увеличение подачи греющей среды приводит к увеличению температуры нагреваемой среды.

Увеличение температуры нагреваемой среды ведет к постепенному расширению жидкости, заполняющей термостат, и закрытию клапана. Когда температура нагреваемой среды достигает заданного значения, клапан полностью закрывается. При падении температуры нагреваемой среды цикл повторяется. Таким образом температура нагреваемой среды поддерживается в необходимом диапазоне.
