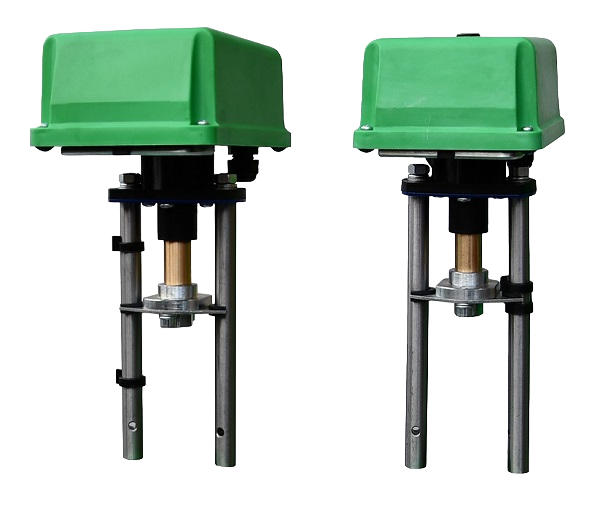

Описание электроприводов линейных АСТА серий ЭПРВ/ЭПАВ
Электрические линейные приводы АСТА серий ЭПРВ (трехпозиционные) и ЭПАВ (аналоговые) предназначены для управления регулирующими и запорными седельными клапанами.Если хотите посмотреть, как мы настраивали подачу пара на конфетной фабрике, перейдите сюда.
Товары, которые могут быть вам интересны:
- АСТА ЭПР/ЭПА Электроприводы линейные;
- АСТА ЭПП позиционер электропневматический;
- АСТА ППМ Пневматические линейные приводы.
Основные свойства электроприводов линейных АСТА серий ЭПРВ/ЭПАВ
- Функция самовозврата в заданное положение при отключении питания;
- Малые габариты;
- Низкое потребление энергии;
- Настройка скорости позиционирования.
| Тип | ЭПРВ-0,7кН | ЭПРВ-1,6кН |
ЭПРВ-2,7кН |
|
| Управление | Трехпозиционное | |||
| Функция безопасности | Установка в заданное положение "открыт" или "закрыт" при отключении питания | |||
| Усилие, кН | 0,7 | 1,6 | 2,7 | |
| Номинальный полный ход, мм | 20 | 20 | 20 | 32 |
| Номинальное время полного хода, с (задается переключателем) | 63 / 80 / 125 | 63 / 80 / 125 | 63 / 80 / 125 | 100 /125 / 160 |
| Время самовозврата, с, не более | 30 | |||
| Потребляемая мощность, Вт, не более | 6 | 10 | ||
| Напряжение питающей сети, В | 220В, 50 Гц, 24В AC/DC | |||
| Температура окружающей среды | 0 °C … +50 °C | |||
| Степень защиты в соотв. с ГОСТ 14254-96 | IP54 | |||
| Режим работы по МЭК 34-1 | S4-25% ПВ, 630 переключений в час | |||
| Масса, кг | 1,9 | |||
| Тип | ЭПАВ-0,7кН | ЭПАВ-1,6кН | ЭПАВ-2,7кН | |
| Управление |
Трехпозиционное (беспотенциальный контакт или открытый коллектор) Аналоговое 4-20мА, 0-10В |
|||
| Функция безопасности | Установка в заданное положение "открыт" или "закрыт" при отключении питания | |||
| Усилие, кН | 0,7 | 1,6 | 2,7 | |
| Номинальный полный ход, мм | 20 | 20 | 20 | 32 |
| Номинальное время полного хода, с (задается переключателем) | 40 / 63 / 90 / 125 | 40 / 63 / 90 / 125 | 40 / 63 / 90 / 125 | 63 / 100 / 125 / 200 |
| Время самовозврата, с, не более | 45 | |||
| Потребляемая мощность,Вт, не более | 10 | |||
| Напряжение питающей сети, В | 220В, 50 Гц, 24В AC/DC | |||
|
Входное сопротивление, Ом, не более: для сигнала 4-20мА для сигнала 0-10В |
250 100 |
|||
| Сигнал обратной связи | 4-20 мА | |||
| Сопротивление нагрузки сигнала обратной связи, Ом, не более | 500 | |||
| Температура окружающей среды | 0 °C … +50 °C | |||
| Степень защиты в соотв. с ГОСТ 14254-96 | IP54 | |||
| Режим работы по МЭК 34-1 | S1 | |||
| Масса, кг |
1,9 |
|||

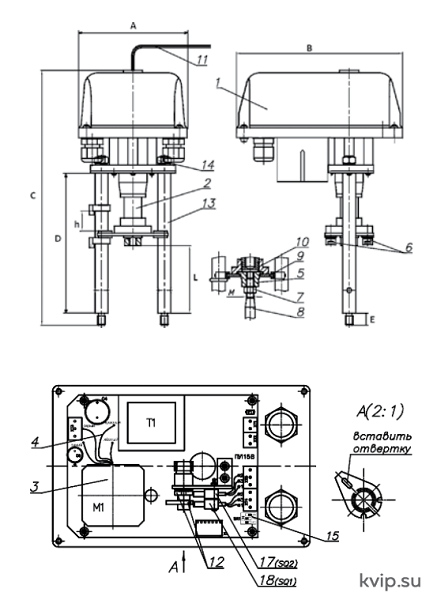

| № | Наименование |
| 1 | Электропривод |
| 2 | Винтовая передача |
| 3 | Шаговый электродвигатель |
| 4 | Плата управления |
| 5, 7, 10, 14 | Гайка |
| 6 | Винты |
| 8 | Шток |
| 9 | Переходник |
| 11 | Шестигранный ключ |
| 12 | Кулачки |
| 13 | Стойка |
| 15 | Переключатель |
| 17, 18 | Позиционные регулируемые переключатели |

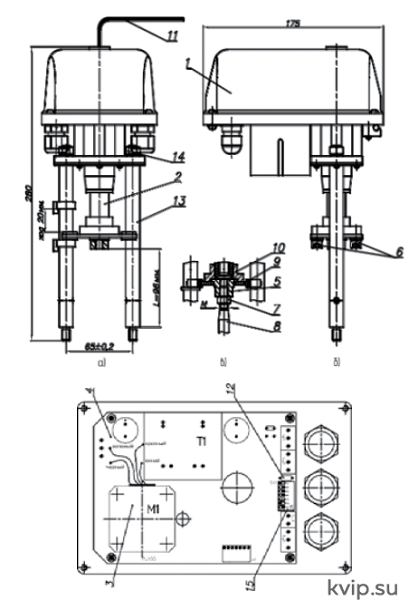

| № | Наименование |
| 1 | Электропривод |
| 2 | Винтовая передача |
| 3 | Шаговый электродвигатель |
| 4 | Плата управления |
| 5, 7, 10, 14 | Гайка |
| 6 | Винты |
| 8 | Шток |
| 9 | Переходник |
| 11 | Шестигранный ключ |
| 12 | Кулачки |
| 13 | Стойка |
| 15 | Переключатель |
Схемы подключения АСТА ЭПРВ электроприводов линейных

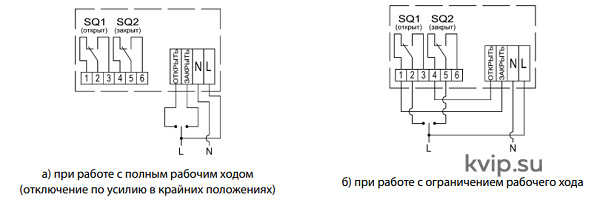

Схема подключения АСТА ЭПРВ электроприводов линейных с питающим напряжением 220В, 50Гц

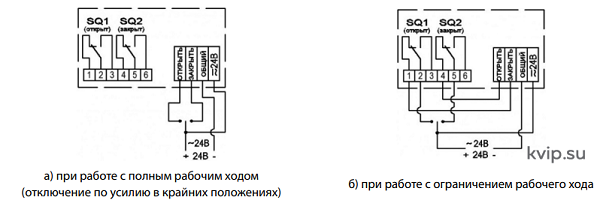

Схема подключения АСТА ЭПРВ электроприводов линейных с питающим напряжением постоянного или переменного тока
Схемы подключения АСТА ЭПАВ электроприводов линейных

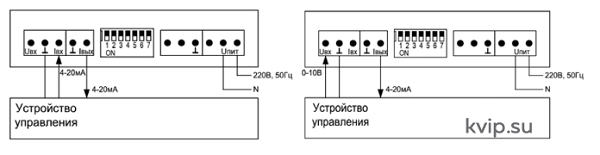

Схема подключения АСТА ЭПАВ электроприводов линейных в режиме управления аналоговым сигналом 4-20 мА (0-10 В)

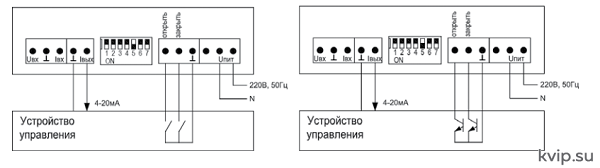

Схема подключения АСТА ЭПАВ электроприводов линейных в режиме трехпозиционного управления (беспотенциальный контакт или открытый коллектор)
