Кожухотрубные теплообменники

Описание кожухотрубных теплообменников от ПКБ "ИТО"

Кожухотрубные теплообменники – популярное решение для эффективной передачи тепла между рабочими средами. Они позволяют сделать теплоэнергетическую сферу более эффективной и производительной, но при этом значительно сократить расходы и использование энергоносителей.

За счет современных технологий интенсификации потоков в трубках и корпусах обеспечивают:

• Высокую производительность оборудования;
• Надежность даже в экстремальных условиях;
• Работоспособность при высоких температурах и давлениях.

Благодаря этим характеристикам, кожухотрубные теплообменники востребованы в различных отраслях промышленности.

Основные характеристики оборудования:

Диапазон рабочих температур	от -70 °C до +650 °C
Рабочее давление	от -0,5 до 12,0 МПа
Площадь теплообмена	от 0,1 до 3000 м²
Диаметр кожуха	от 80 до 4000 мм

Используемые среды: жидкости, газы, пар, неньютоновские жидкости.
Материалы изготовления: углеродистая сталь (Ст20), нержавеющие стали (AISI 304), дуплексные стали (2205), никелевые сплавы, титан.
Конструктивные особенности:

• Одноходовые, многоходовые, вертикальные и горизонтальные модели;
• Компенсаторы для работы с большими перепадами температур;
• Простота обслуживания и высокая ремонтопригодность;
• Тип труб: гладкие, диафрагмированные, с накаткой, турбулизирующими вставками;
• Геликоидный профиль, расположение труб по квадратной/треугольной сетке.

Могут использоваться как для сверхнизкотемпературных процессов, так и для работы с горячими средами в энергетике, нефтехимии, металлургии, пищевой промышленности, системах отопления и кондиционирования, медицине, фармацевтике, судостроении, ЖКХ и др. сферах.

Дополнительное оборудование:

КИП и обвязка:

• Встроенные датчики;
• Интеграция в АСУ ТП;
• Обвязка трубопроводами.

Конструктивные усовершенствования:

• Съемный пучок труб;
• Усиленные опоры;
• Автоматические клапаны.

Технологии эффективности:

• Турбулизаторы потока;
• Интенсифицированные поверхности;
• Противонакипные системы.

Этапы расчёта и изготовления кожухотрубного теплообменника

1. Погружение в задачу: сбор исходных данных. Мы начинаем с тщательного анализа ваших потребностей:

• Тип и назначение теплообменника;
• Характеристики рабочих сред (температура, давление, состав, агрессивность);
• Требуемые параметры на входе и выходе;
• Особые условия эксплуатации.

Это не просто формальности - от правильности исходных данных зависит эффективность и долговечность будущего оборудования.

2. Тепловой и гидравлический расчёт:

• Расчет поверхности теплообмена;
• Количества и диаметра труб;
• Скорости потоков;
• Прочность конструкции.

Каждый расчёт индивидуален - это гарантия безупречной работы в экстремальных условиях.

Кстати, о том как рассчитать кожухотрубный теплообменник вы можете узнать из нашей статьи

3. Проектирование и 3D-моделирование:

• Разработка эскиза и документации по ГОСТ/ТУ;
• Внедрение инновационных решений;
• Проверка совместимости элементов;
• Обеспечение удобства обслуживания.

Создаём теплообменник, который идеально впишется в вашу технологическую цепочку.

4. Изготовление и сборка:

• Используем лучшие материалы и сплавы;
• Современные методы сварки;
• Строгий контроль качества;
• Согласование каждой детали.

Гарантируем долгий срок службы оборудования.

5. Финальные испытания и передача включают:

• Гидравлические и пневматические тесты:
• Проверку комплектации;
• Качественную упаковка продукции;
• Полный пакет документации.

Только после успешного прохождения всех тестов мы передаём оборудование с гарантией качества.

О том, какие потери бывают в теплообменниках читайте в нашей статье

Примеры кожухотрубных теплообменников ПКБ "ИТО"

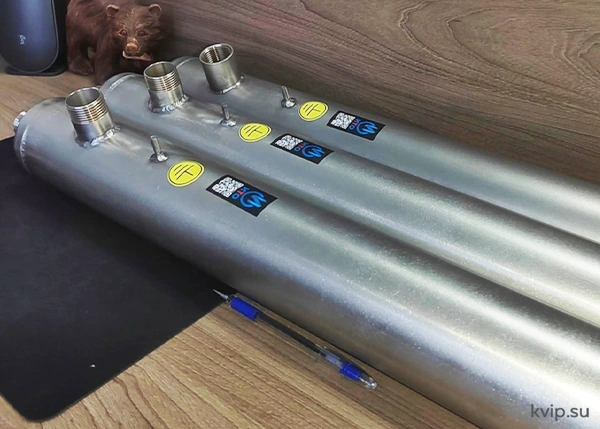

Теплообменник кожухотрубный марки АН 130-0,5СП-Б



Назначение: Подогрев воды для бассейна.
Основные характеристики:
- Площадь теплопередачи - 1,0 м²
- Расчетное давление - 10 бар
- Расчетная температура - 120 °C
Материальное исполнение:
- Трубный пучок (невыемной) - AISI 316Ti
- Кожух - AISI 316

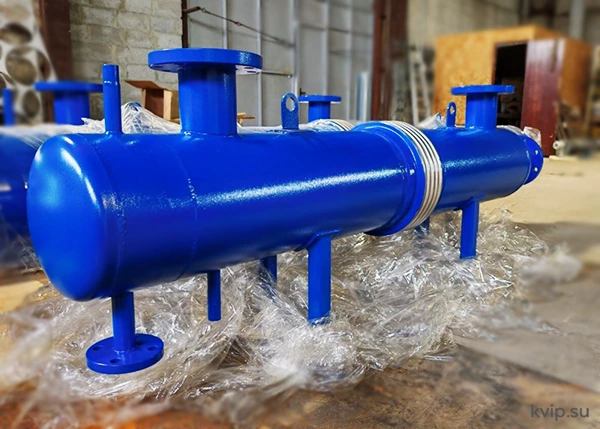

Теплообменник кожухотрубный марки АН 270СП-1,5СК-ПВ-Б



Назначение: Пароводяной подогреватель.
Основные характеристики:
- Тепловая мощность - 1160 кВт
- Расчетное давление - 16 бар
- Расчетная температура - 200 °C
Материальное исполнение:
- Трубный пучок - AISI 304
- Кожух - Ст20

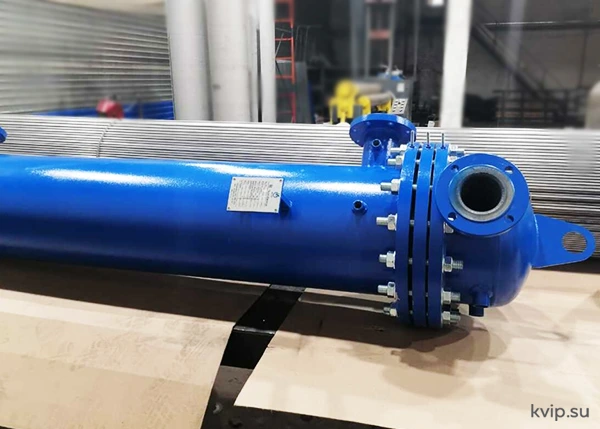

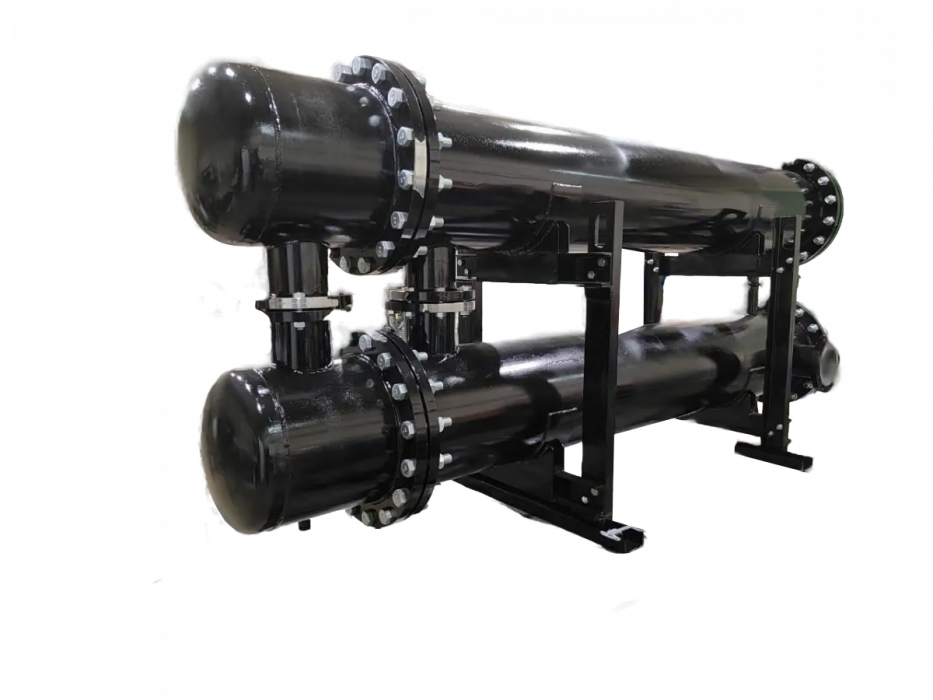

Теплообменник кожухотрубный марки АН 350-2,1-2х-ВП-Б



Назначение: Маслоохладитель.
Основные характеристики:
- Тепловая мощность - 650 кВт
- Расчетное давление - 16 бар
- Расчетная температура - 150 °C
Материальное исполнение:
- Трубный пучок (выемной) - AISI 304
- Кожух - Ст20
