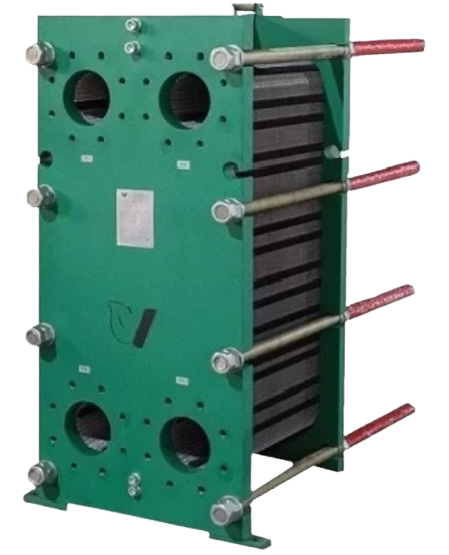

КВиП VP Пластинчатый теплообменник

Описание Пластинчатого теплообменника КВиП VP

Теплообменники VP - стандартное исполнение. Теплообменники повышенной надёжности VPDW изготовлены из попарно сваренных по портам пластин VP, в случае сквозной коррозии пластины рабочая среда поступает наружу и может быть идентифицирована, без проникновения во вторую рабочую полость (без смешения сред). Подробнее о пластинчатых теплообменниках, Вы сможете узнать в статье на нашем сайте.

Спецификация материалов Пластинчатого теплообменника КВиП VP

Уплотнительные прокладки могут быть изготовлены из эластомеров на основе нитроло-бутиловых каучуков (NBR), этилен-припилен-диен-каучуков (EPDM), фторкаучуков (FKM,Viton), силикона и должны быть в зависимости от материала стойкими к воздействию температуры рабочих сред от минус 55 ˚С до плюс 200 ˚С. Ознакомиться с устройством, видами и принципами работы теплообменников, Вы сможете в нашей статье.

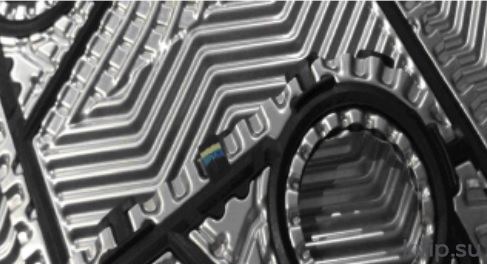

Материалы пластин

Пластины теплообменников могут быть изготовлены из стали высоколегированной коррозионно-стойкой, марок:

• 08Х18Н10;
• 12Х18Н10;
• 10Х17Н13М2Т по ГОСТ 5632.

А также из сталей марок:

• 1.4401/AISI 316;
• 1.4404/AISI 316L;
• 1.4439/AISI 317;
• 1.4547/254 SMO;
• 1.4539/AISI 904L;
• 1.4301/AISI 304.

Титана марки ВТ1-00 по ГОСТ 19807, марок AL III 4895, Titan Gr.1, сплава хастеллой С-276.



Примечание: Выбор конкретного материала пластин должен определяться агрессивностью применяемых сред. О Потерях в теплообменниках читайте в статье на нашем сайте.

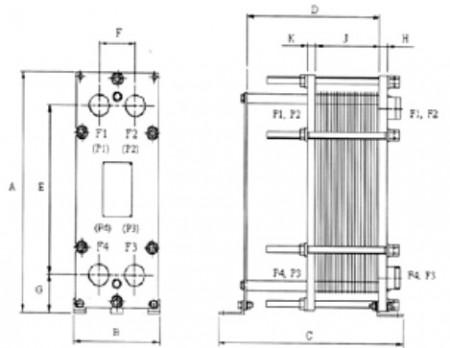

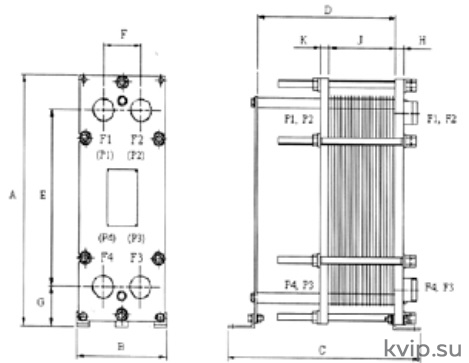

Обозначе­ние	Макс.число пластин, n	Площадь пла­стины, м2	А, мм, не более	В, мм	Е, мм	F, мм	Диаметр сое­динения**	Рабочее давле­ние max, МПа	Температура, 0С max
VP04	150	0,04	460	160	336	65	DN25	0,6; 1,0; 1,6	170
VP05	200	0,05	470	185	381	70	DN25	0,6; 1,0; 1,6; 2,5	200
VP08	150	0,08	800	160	675	65	DN25	0,6; 1,0; 1,6	170
VP09	200	0,08	872,5	200	675	70	DN25	0,6; 1,0; 1,6; 2,5	200
VP10	500	0,10	732,5	310	494	126	DN50	0,6; 1,0; 1,6; 2,5	200
VP14	200	0,14	837,5	310	590	135	DN65	0,6; 1,0; 1,6	170
VP16	500	0,16	932,5	310	694	126	DN50	0,6; 1,0; 1,6; 2,5	200
VP19	500	0,19	1080	440	650	202	DN80	0,6; 1,0; 1,6; 2,5	200
VP20	400	0,20	1066	310	819	135	DN65	0,6; 1,0; 1,6	170
VP205	500	0,21	1157	470	719	225	DN100	0,6; 1,0; 1,6; 2,5	200
VP206	500	0,21	1157	470	719	225	DN100	0,6; 1,0; 1,6; 2,5	200
VP22	500	0,21	1132,5	310	894	126	DN50	0,6; 1,0; 1,6; 2,5	200
VP31	600	0,30	1332	460	894	225	DN100	0,6; 1,0; 1,6; 2,5	200
VP40	500	0,40	1579	480	1141	225	DN100	0,6; 1,0; 1,6; 2,5	200
VP405	600	0,41	1482	770	770	395	DN200	0,6; 1,0; 1,6; 2,5	200
VP41	550	0,40	1581	620	941	290	DN150	0,6; 1,0; 1,6; 2,5	200
VP42	600	0,40	1581	620	941	290	DN150	0,6; 1,0; 1,6; 2,5	200
VP50	500	0,50	1888	480	1388	225	DN100	0,6; 1,0; 1,6; 2,5	200
VP60	550	0,60	1946	620	1306	290	DN150	0,6; 1,0; 1,6; 2,5	200
VP62	600	0,60	1946	620	1306	290	DN150	0,6; 1,0; 1,6; 2,5	200
VP70	600	0,70	1842	770	1130	395	DN200	0,6; 1,0; 1,6; 2,5	200
VP71	500	0,70	2382	480	1882	225	DN150	0,6; 1,0; 1,6; 2,5	200
VP80	550	0,80	2311	620	1671	290	DN150	0,6; 1,0; 1,6; 2,5	200
VP81	640	0,80	2077,5	980	1101,5	480	DN300	0,6; 1,0; 1,6; 2,5	200
VP82	600	0,80	2311	620	1671	290	DN150	0,6; 1,0; 1,6; 2,5	200
VP100	710	1,00	2202	770	1490	395	DN200	0,6; 1,0; 1,6; 2,5	200
VP112	600	1,15	2202	770	1490	395	DN200	0,6; 1,0; 1,6; 2,5	200
VP120	640	1,2	2466	980	1490	480	DN300	0,6; 1,0; 1,6; 2,5	200
VP130	710	1,3	2562	770	1850	395	DN200	0,6; 1,0; 1,6; 2,5	200
VP150	800	1,5	2562	1370	1466	672	DN500	0,6; 1,0; 1,6; 2,5	200
VP160	730	1,6	2755,5	980	1878,5	480	DN300	0,6; 1,0; 1,6; 2,5	200
VP190	730	1,9	3243	980	2267	480	DN300	0,6; 1,0; 1,6; 2,5	200
VP200	800	2,0	2898	1370	1822	672	DN500	0,6; 1,0; 1,6; 2,5	200
VP250	800	2,5	3253	1370	2178	672	DN500	0,6; 1,0; 1,6; 2,5	200
VP300	800	3,0	3608	1370	2534	672	DN500	0,6; 1,0; 1,6; 2,5	200
VPDW05	138	0,05	470	185	381	70	DN25	0,6; 1,0; 1,6	170
VPDW09	138	0,08	872,5	200	675	70	DN25	0,6; 1,0; 1,6	170
VPDW16	250	0,16	932,5	310	694	126	DN50	0,6; 1,0; 1,6	170
VPDW19	500	0,19	1080	440	650	202	DN80	0,6; 1,0; 1,6	170
VPDW205	500	0,21	1157	470	719	225	DN100	0,6; 1,0; 1,6	200

Обозначе­ние	Макс.число пластин, n	Площадь пла­стины, м2	А, мм, не более	В, мм	Е, мм	F, мм	Диаметр сое­динения**	Рабочее давле­ние max, МПа	Температура, 0С max
VPDW31	600	0,30	1332	460	894	225	DN100	0,6; 1,0; 1,6	200
VPDW50	500	0,50	1888	480	1388	225	DN100	0,6; 1,0; 1,6	200
VPDW80	550	0,80	2311	620	1671	290	DN150	0,6; 1,0; 1,6	200
VPDW100	710	1,00	2202	770	1490	395	DN200	0,6; 1,0; 1,6	200
VP02.1	70	0,027	360	177	235	65	DN25	0,6; 1,0; 1,6	170
VP04.1	90	0,04	611	210	381	70	DN32	0,6; 1,0; 1,6	170
VP06.1	100	0,067	630	180	470	63	DN32	0,6; 1,0; 1,6	170
VP08.1	90	0,08	886	210	656	70	DN32	0,6; 1,0; 1,6	170
VP07.1	111	0,07	692	306	394	126	DN50	0,6; 1,0; 1,6	170
VP12.1	244	0,119	765	304	576	127	DN50	0,6; 1,0; 1,6	170
VP14.1	111	0,15	992	306	694	126	DN50	0,6; 1,0; 1,6	170
VP20.1	111	0,21	1192	306	894	126	DN50	0,6; 1,0; 1,6	170
VP19.1	155	0,22	960	395	700	192	DN65	0,6; 1,0; 1,6	170
VP37.1	359	0,40	1545	490	1070	238	DN80	0,6; 1,0; 1,6	170
VP21.1	232	0,24	1126	460	719	225	DN100	0,6; 1,0; 1,6	170
VP21.2	270	0,23	1126	460	719	225	DN100	0,6; 1,0; 1,6	170
VP22.1	184	0,26	1126	460	719	225	DN100	0,6; 1,0; 1,6	170
VP22.2	185	0,26	1126	460	719	225	DN100	0,6; 1,0; 1,6	170
VP45.1	379	0,40	1569	470	1138	225	DN100	0,6; 1,0; 1,6	170
VP47.1	232	0,51	1772	460	1365	225	DN100	0,6; 1,0; 1,6	170
VP55.1	379	0,57	2027	480	1556	225	DN100	0,6; 1,0; 1,6	170
VP41.1	485	0,45	1546	608	890	296	DN150	0,6; 1,0; 1,6	170
VP42.1	385	0,46	1546	608	890	296	DN150	0,6; 1,0; 1,6	170
VP62.1	485	0,68	1948	608	1292	296	DN150	0,6; 1,0; 1,6	170
VP86.1	477	0,90	2348	608	1694	296	DN150	0,6; 1,0; 1,6	170
VP110.1	477	1,20	2748	608	2094	296	DN150	0,6; 1,0; 1,6	170
VP43.1	665	0,46	1497	770	791	395	DN200	0,6; 1,0; 1,6	170
VP65.1	660	0,68	1797	770	1091	395	DN200	0,6; 1,0; 1,6	170
VP100.1	668	1,00	2297	770	1489	395	DN200	0,6; 1,0; 1,6	170
VP130.1	684	1,33	2697	770	1891	395	DN200	0,6; 1,0; 1,6	170
VP152.1	684	1,52	3000	770	2191	395	DN200	0,6; 1,0; 1,6	170
VP113.1	652	1,13	2416	875	1527	448	DN250	0,6; 1,0; 1,6	170
VP81.1	933	0,84	2205	970	1080	480	DN300	0,6; 1,0; 1,6	170
VP121.1	931	1,26	2617	970	1490	480	DN300	0,6; 1,0; 1,6	170
VP188.1	931	1,96	3343	970	2120	480	DN300	0,6; 1,0; 1,6	170
VP251.1	933	2,62	4073	970	2750	480	DN300	0,6; 1,0; 1,6	170
VP145.1	929	1,45	2710	1260	1410	660	DN400	0,6; 1,0; 1,6	170
VP210.1	929	2,20	3200	1260	1901	660	DN400	0,6; 1,0	170
VP201.1	921	2,10	3212	1370	1822	672	DN500	0,6; 1,0	170
