Технические характеристики
- Рабочее давление: над зап. элем 0-16 бар (0-232psi) под зап. элем. 0-12 бар (0-174psi)
- Давление управления: 3-5bar (43.5-72.5psi)
- Среда управления: нейтральные газы, воздух
- Материал корпуса: CF8
- Материал уплотнений: EPDM/(FKM, спец. исполнение)
- Рабочая среда: FKM- большинство жидкостей; не для пара EPDM- пар, горячая вода; не для масел, смазок, топлива и т. д.
- Температура раб. среды: -20℃ — +150℃ (FPM) -20℃ — +130℃ (EPDM)
- Температура окр. среды: -20℃ — +80℃
- Тип управления: НЗ, НО, Двойного действия
- Тип присоединения: фланцевое DIN2543/DIN2576/EN1092-1/HG20592
- Класс герметичности: DIN EN 12266 Class A
Размеры
|
Size |
D |
L |
ΦE |
ΦF |
H |
C |
ΦM |
ΦN |
ΦP |
α |
Flow value Kv(m3/h) |
Weight(kg) |
|
DN65 |
85 |
192 |
145 |
4-ф 18 |
20 |
2 |
66 |
120 |
180 |
45 |
139.3 |
10.0 |
|
DN80 |
92 |
212 |
160 |
8-ф 18 |
22 |
2 |
75 |
135 |
195 |
22.5 |
202.6 |
13.32 |
|
DN100 |
102 |
227 |
180 |
8-ф 18 |
22 |
2 |
94 |
155 |
215 |
22.5 |
288 |
16.30 |

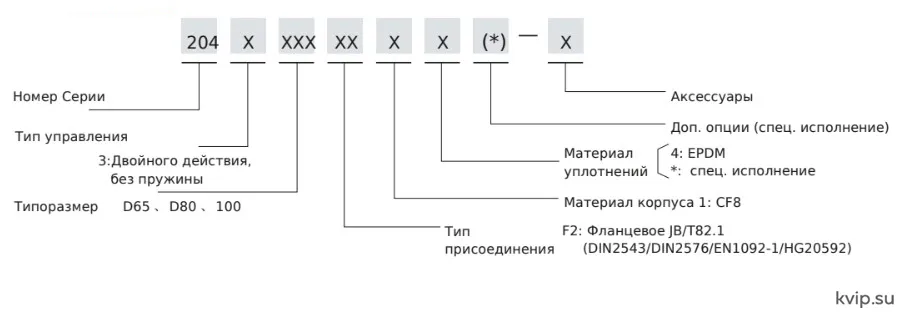

Код для заказа
