Принцип работы
Принцип работы основан на разнице плотностей пара и конденсата.Описание
- Корпус и крышка изготовлены из нержавеющей стали
- Все внутренние детали также изготовлены из нержавеющей стали, а все подвижные элементы выполнены с запасом на механический износ для увеличения интервалов между обслуживанием
- Конструкция корпуса обеспечивает наличие внутреннего гидрозатвора, исключающего утечки пара
- Патентованный внутренний механизм также гарантирует отсутствие утечек пара
- Магистральный соединитель имеет встроенный фильтр для защиты механизма конденсатоотводчика от грязи
- Противодавление 90% и больше от давления на входе
- Используйте таблицу пропускной способности для подбора.

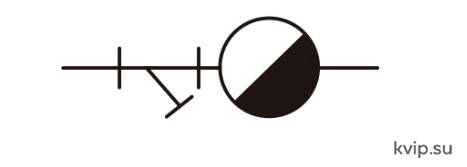

Принципиальная схема

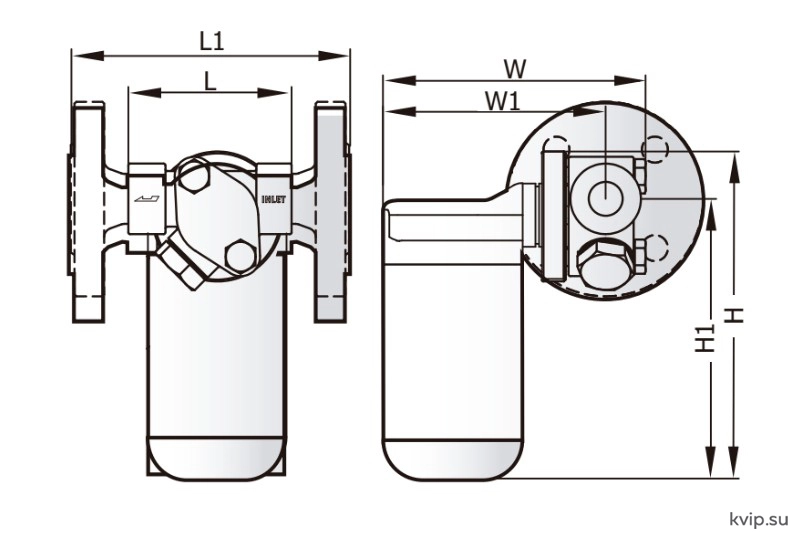

Размеры, мм
| Mодель | DN | L | L1 | W | W1 | H | H1 |
| IBST11 | DN15-25 | 88 | 210 | 152 | 130 | 176 | 150 |
Teхнические данные
|
Номинальное давление |
PN25 |
|
Mакс. допустимое давление (корпус) |
1.89 МПа/50°С |
|
Maкс. допустимая температура (корпус) |
350°С/1.62 МПа |
|
Давление заводского испытания на паре |
>3 раз/1.6 МПа |
|
Mаксимальное рабочее давление |
1.6 МПа |
|
Maксимальная рабочая температура |
350°С |
|
Давление гидроиспытания |
3.8 МПа |
|
Давление пневмоиспытания |
0.6 MПa |
Mатериалы
Крышка: F304/F316Корпус: F304/F316
Седло: Maртенситная нерж. сталь
Диск: Мартенситная нерж. сталь
Другие внутренние элементы: Аустенитная нерж. сталь.

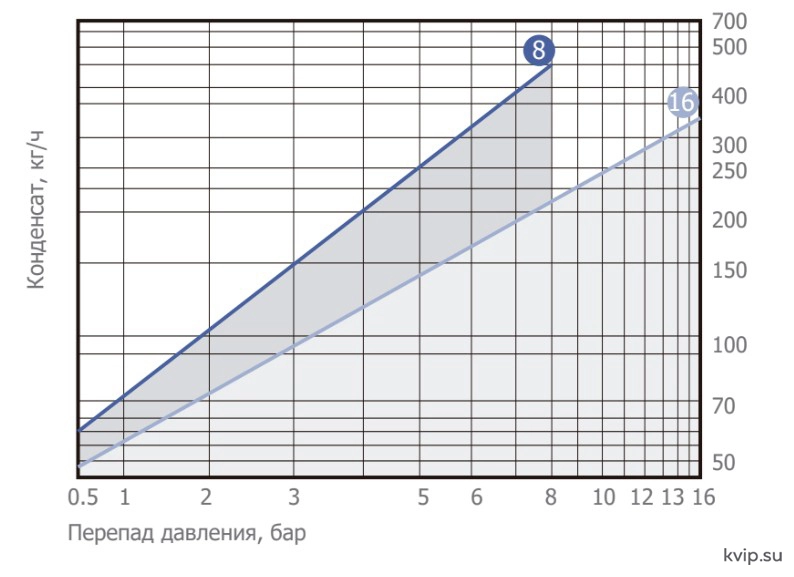

IBST11 Пропускная способность
