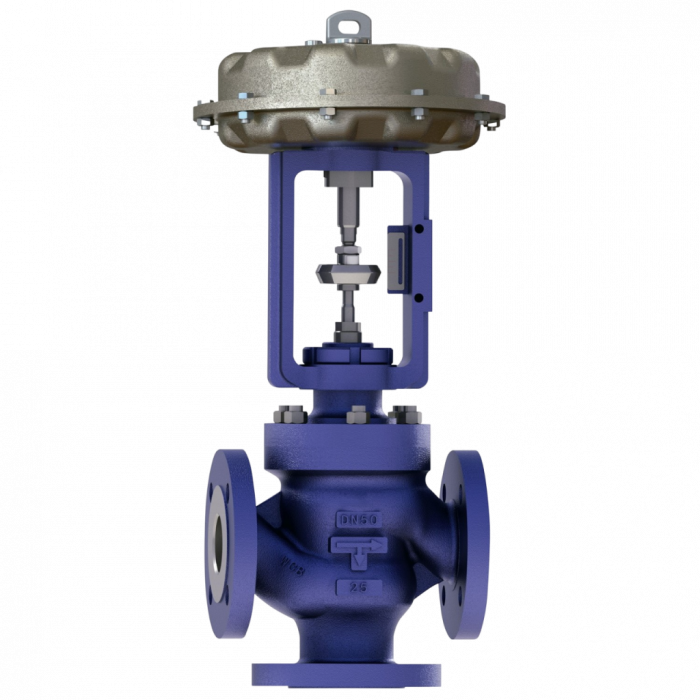

Описание
Регулирующие 3-х ходовые клапаны типа CV3 предназначены для смешивания или отвода потоков таких жидких сред,как вода, в том числе и горячий конденсат, горячее минеральное масло и т.п. Клапаны быстро и точно реагируют на изменение
входного сигнала, имеют большой динамический диапазон и могут быть легко обслужены без демонтажа с трубопровода.
Клапаны могут поставляться с многопружинными пневмоприводами, а также электроприводами.
Коэффициент расхода Cv
|
DN |
Код седла |
Cv |
Cv |
|
|
|
Отводящий |
Смешива ющий |
|
DN15 |
15 |
- |
4.7 |
|
DN20 |
20 |
- |
7.4 |
|
DN25 |
25 |
11.7 |
11.7 |
|
DN32 |
32 |
19.8 |
19.8 |
|
DN40 |
40 |
29 |
29 |
|
DN50 |
50 |
42 |
42 |
|
DN65 |
65 |
74 |
74 |
|
DN80 |
80 |
117 |
117 |
|
DN100 |
100 |
151 |
151 |
|
DN125 |
125 |
226 |
226 |
|
DN15O |
150 |
360 |
360 |
|
DN200 |
200 |
522 |
522 |
Tехнические данные
|
Корпус |
Тип корпуса |
3-х портовый |
|||||
|
Ном. давление |
PN16 |
PN25 |
PN40 |
JIS/KS10 |
JIS/KS20 |
|
|
|
Спелинение |
Тип |
BW |
RF. MFM |
|
|
|
|
|
|
Фланцы |
См. таблицу размеров |
|
|
|
||
|
Материал |
WCB |
WC5 |
CF8 |
CF8M |
|
|
|
|
|
WC6 |
WC9 |
CF3M |
CF3 |
|
|
|
|
Тип |
Стандартная температура |
Высокотемпературная |
С сильфонным уплотнением |
||||
|
крышки |
-17~+250°С |
+250-+538°С |
-17-+400°С |
||||
|
Уплотн. штока |
Шевронное из материала PTFE |
Высо коте мпературное графитовое |
|
||||
|
Плун- жер |
Тип |
Для смешения потоков |
Для разделения потоков |
|
|||
|
Хар-ка регулир-ия |
Линейная |
|
|
||||
|
Материал |
Стандарт |
410/СА15 |
304 |
316L |
|||
|
|
Стандарт |
Термическая обработка |
Азотирование |
Азотирование |
|||
|
Привод
|
Питание |
Сжатый воздух |
Электроэнергия 220/380В |
|
|||
|
Модель |
|
Серия МТ |
|
Свяжитесь с поставщиком |
|
||
|
Давление сж. возд.
|
|
≥ 400 кПа |
|
|
|
|
|
|
Температура окр. воздуха |
|
-30 - t-70°C |
-40~ + 70°С |
|
|
|
|
|
Стандартное исп. |
Низкотемп. исполнение |
|
|
|
|||
|
Положение при отсутствии сж. воздуха |
Закрытое |
Открытое |
|
|
|||
|
Подача воздуха открывает клапан |
Подача воздуха закрывает клапан |
|
|
||||
|
Доп. оборудование |
Позиционер |
Фильтр-рег. сж. воздуха |
Бустер |
Сол. клапан |
Датчик положения |
Маховик |
|
|
Окраска |
Внешние поверхности |
Синяя краска или цвет по требованию заказчика, корпуса из нерж, стали не окрашиваются |
|||||
|
Спец, требования |
Удаление масла |
Удаление воды |
Без медесодержащих эле-тов |
|
|
|
|
|
Класс герметичности затвора
|
IV |
V |
VI |
|
|
||
|
Стандарт |
По запросу |
С кольцом из элестомера (RPTFE/PTTK) |
|
|
|||
Виды исполнения

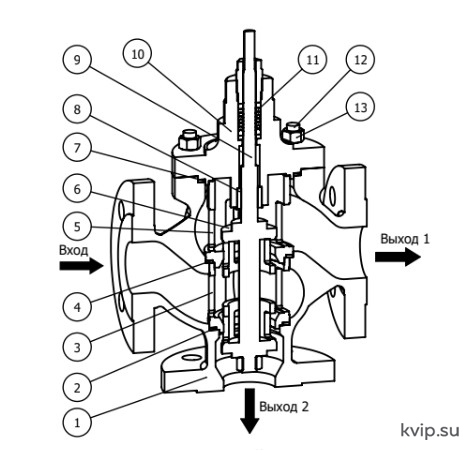

Отводящий клапан
Tехнические данные
|
№ |
Наименование |
Материал |
|
1 |
Корпус |
Сталь/Нерж. сталь |
|
2 |
Прокладка |
304 + Графит/316Е + Графит |
|
3 |
Нижняя прижимная камера |
410/316L + упрочнение |
|
4 |
Прокладка седла |
304 + Графит/316Е + Графит |
|
5 |
Верхняя прижимная камера |
|
|
6 |
Плунжер |
410/316L + упрочнение |
|
7 |
Прокладка крышки |
304 + Графит/3161. + Графит |
|
8 |
Направляющая |
Нерж, сталь + упрочнение |
|
9 |
Шток |
630/316L |
|
10 |
Крышка |
Сталь/Нерж. сталь |
|
11 |
Уплотнение штока |
PTFE/ Графит |
|
12 |
Шпилька |
В7/В8 |
|
13 |
Гайка |
2Н/8 |

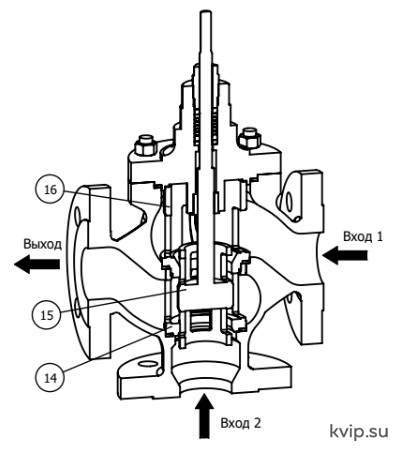

Смешивающий клапан Tехнические данные
|
№ |
Наименование |
Материал |
|
14 |
Нижняя прижимная камера |
410/316L + упрочнение |
|
15 |
Плунжер |
410/316L + упрочнение |
| 16 | Верхняя прижимная камера | 410/316L + упрочнение |

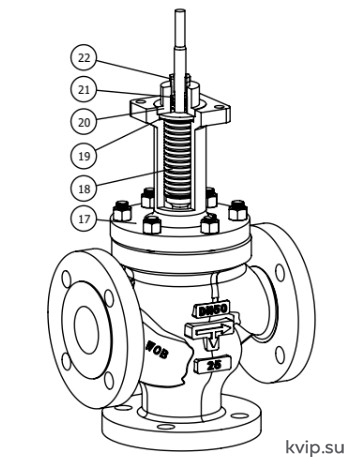

Tехнические данные|
№ |
Наименование |
Материал |
|
17 |
Крышка |
Сталь/Нерж. сталь |
|
18 |
Сильфон в сборе |
304/316L |
|
19 |
Прокладка сильфона |
3304 + Графит/316Е + Графит |
|
20 |
Втулка уплотнения |
304/316L |
|
21 |
Уплотнение штока |
PTFE/ Графит |
|
22 |
Нажимная гайка |
304 |

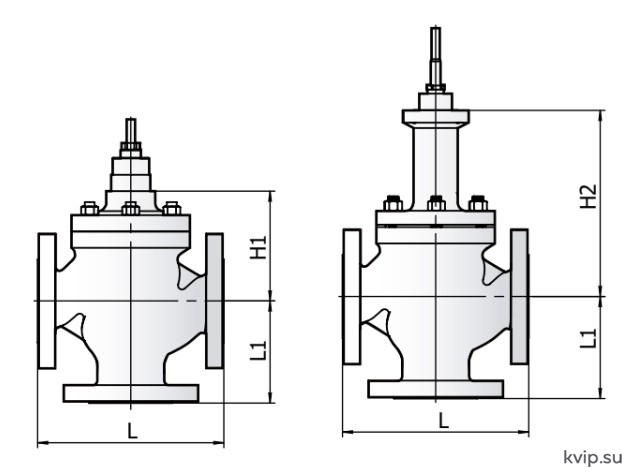

Габаритные размеры клапанов
|
DN |
L |
L1 |
H1 |
H2 |
|
DN15 |
130 |
90 |
115 |
240 |
|
DN20 |
150 |
95 |
115 |
240 |
|
DN25 |
160 |
100 |
115 |
240 |
|
DN32 |
180 |
105 |
140 |
270 |
|
DN40 |
200 |
115 |
140 |
270 |
|
DN50 |
230 |
125 |
180 |
270 |
|
DN65 |
290 |
145 |
210 |
370 |
|
DN80 |
310 |
155 |
210 |
370 |
|
DN100 |
350 |
175 |
221 |
390 |
|
DN125 |
400 |
200 |
260 |
550 |
|
DN150 |
480 |
225 |
260 |
570 |
|
DN200 |
600 |
275 |
330 |
640 |

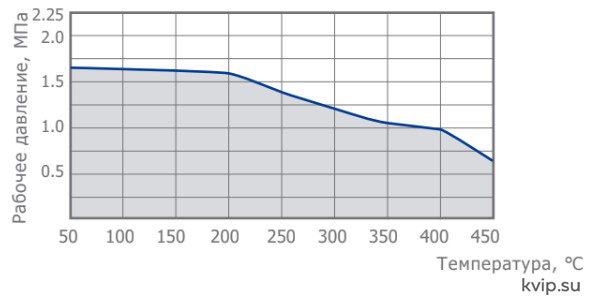

Рабочий диапазон Материал WCB/A105, нормаль PN16

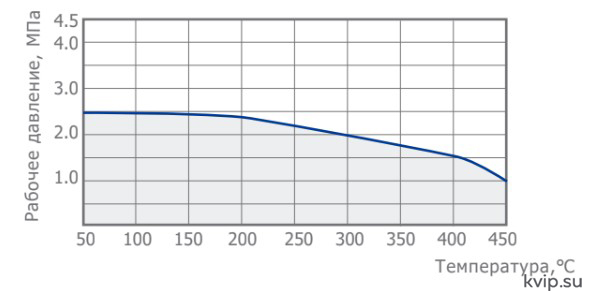

Рабочий диапазон Материал WCB/A105, нормаль PN25

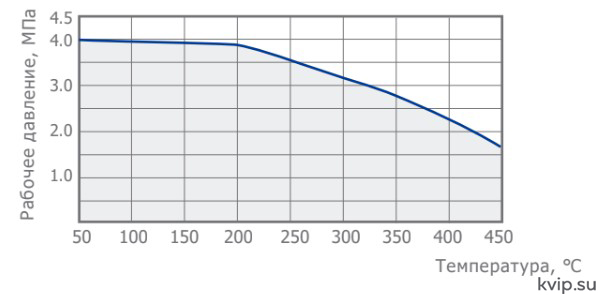

Рабочий диапазон Материал WCB/A105, нормаль PN40

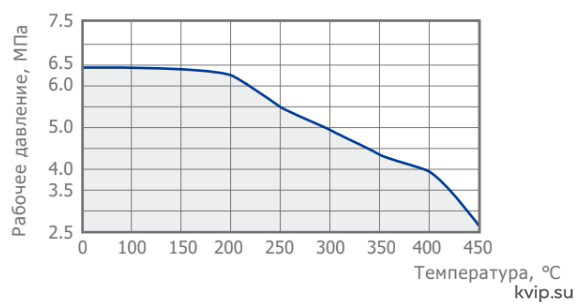

Рабочий диапазон Материал WCB/A105, нормаль PN63
3-х портовый регулирующий клапан типа CV3
|
№ |
Наименование |
Код |
Описание кода |
Выбор |
|
1 |
Тип |
CV3 |
3-х портовый клапан |
CV3 |
|
2 |
|
- |
|
- |
|
3 |
Тип затвора |
SF |
Отводящий |
SF |
|
SH |
Смешивающий |
|||
|
4 |
|
- |
|
- |
|
5 |
Номинальный диаметр |
1 |
DN15(NPS1) |
1 |
|
|
|
|||
|
12 |
DN200(NPS12) |
|||
|
6 |
|
x |
|
x |
|
7 |
Номинальное давление |
25 |
PN25 |
25 |
|
150 |
Класс 150 |
|||
|
8 |
Тип соединения |
RF |
Фланцы RF |
RF |
|
FM |
Фланцы FM |
|||
|
BW |
Под сварку |
|||
|
RC |
Резьба |
|||
|
9 |
|
- |
|
- |
|
10 |
Материал корпуса |
WCB |
Сталь углеродистая |
WCB |
|
WC9 |
Сталь легированная |
|||
|
C5 |
Сталь легированная |
|||
|
CF8 |
Нерж. сталь 304 |
|||
|
CF8M |
Нерж. сталь 316 |
|||
|
11 |
|
- |
|
- |
|
12 |
Тип крышки |
P |
Стандартная |
P |
|
H |
Высокотемпературная |
|||
|
B |
Под сильфонное уплотнение штока |
|||
|
13 |
Уплотнение штока |
P |
Шевронное РTFE |
P |
|
S |
Высокотемпературное графитовое |
|||
|
14 |
|
- |
|
- |
|
15 |
Характеристика регулирования |
LXXXX |
Линейная (XXXX - коэфф. Cv) |
L11.7 |
|
16 |
|
- |
|
- |
|
17 |
Положение при отсутствии сжатого воздуха |
FC |
Шток привода выдвинут |
FC |
|
FO |
Шток привода втянут |
|||
|
FL |
Заданное положение |
|||
|
18 |
|
- |
|
- |
|
19 |
Тип привода |
|
|
MT2R |
Пример выбора: CV3-SF-1X25RF-WCB-PP-P11.7-FC-MT2R
