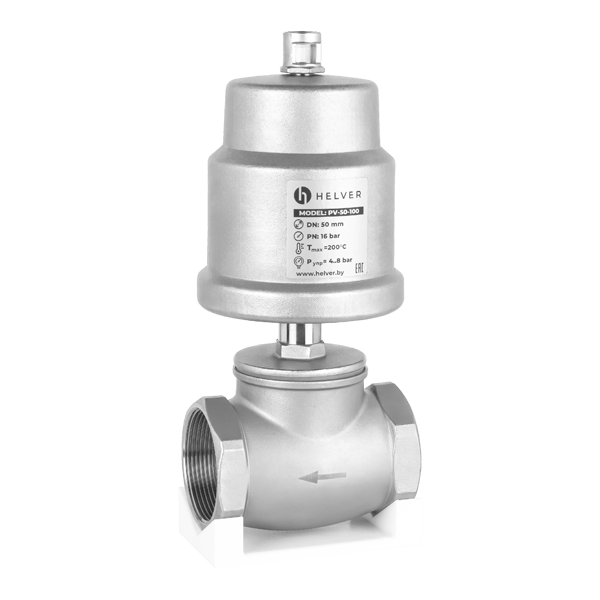

Клапан запорно-регулирующий Helver PV-15-50
Тип изделия:
Клапан запорно-регулирующий
Серия:
Helver BV
Наименование:
PV-15-50 Клапан запорно-регулирующий Helver ½" PN16 Kvs=3,8 м3/ч, Т=200°С, Р/Р, с нержавеющим пневмоприводом 50мм
Общие технические характеристики
|
Общие параметры клапана |
|
|
Диаметр номинальный (DN), мм |
15- 65 (муфтовое исполнение) |
|
15-100 (фланцевое исполнение) |
|
|
Давление номинальное (PN), бар |
16 (муфтовое исполнение) |
|
25 (фланцевое исполнение) |
|
|
Тип присоединения |
фланцевый (ГОСТ 33259-2015) |
|
резьбовой G (ГОСТ 6357, ISO 228) |
|
|
Температура окружающей среды, °С |
-10...+60 |
|
Тип клапана |
НЗ (Нормально закрытый) |
|
Параметры рабочей среды |
|
|
Рабочая среда |
Вода, пар, воздух и другие не взрывоопасные жидкости и газы, совместимые с материалами клапана |
|
Рабочая температура, °С |
-10...+200 |
|
Параметры управляющей среды |
|
|
Управляющая среда |
сжатый воздух |
|
Класс чистоты управляющей среды |
не хуже 7:3:X(25) по ГОСТ Р ИСО 8573-1 |
|
Допустимый способ очистки управляющей среды от твердых частиц на фильтрах общего назначения с размером ячеек фильтрующих элементов не более ячеек фильтрующих элементов (не более, мкм) |
40 |
|
Концентрация масел в управляющей среде (не более, мг/м3) |
25 |
|
Давление управляющей среды (Pупр), бар |
4-8 бар |
|
Температура управляющей среды, °С |
-10...+60 |
|
Материалы основных деталей клапана |
|
|
Корпус клапана |
Нержавеющая сталь AISI316 (аналог CF8M, 03Х17Н14М2) |
|
Уплотнение диска |
PTFE |
|
Уплотнение штока |
PTFE |
|
Корпус пневмопривода |
Нержавеющая сталь AISI316 (аналог CF8M, 03Х17Н14М2) |
|
Показатели надежности* |
|
|
Средний срок службы до списания (не менее, лет) |
7 |
|
Средняя наработка на отказ (не менее, часов) |
15,000 |
|
Назначенный ресурс, циклов |
250,000 |
*Фактический ресурс крана и наработка до отказа зависят от условий эксплуатации.
Рабочий перепад давления и коэффициент пропускной способности клапана KVS
|
Рабочие давления и коэффициент пропускной способности клапанов |
||||||
|
Модель |
DN, мм |
Коэффициент пропускной способности (Kvs), м3/ч |
При работе «под диск», не менее |
При работе «на диск», не менее |
||
|
Максимальный перепад давления, бар |
Управляющее давление Pmin, бар(и) |
Максимальный перепад давления, бар |
Управляющее давление Pmin, бар(и) |
|||
|
PV-15x-50 |
15 |
3.8 |
14 |
4 |
16 |
6 |
|
PV-20x-50 |
20 |
6.7 |
14 |
4 |
16 |
6 |
|
PV-25x-63 |
25 |
12 |
14 |
4 |
16 |
6 |
|
PV-32x-80 |
32 |
21 |
10,5 |
4 |
16 |
6 |
|
PV-40x-80 |
40 |
26 |
8,5 |
4 |
16 |
6 |
|
PV-50x-100 |
50 |
42 |
7,5 |
4 |
16 |
6 |
|
PV-65x-100 |
65 |
70 |
6 |
4 |
16 |
6 |
Спецификация материалов, устройство и принцип работы

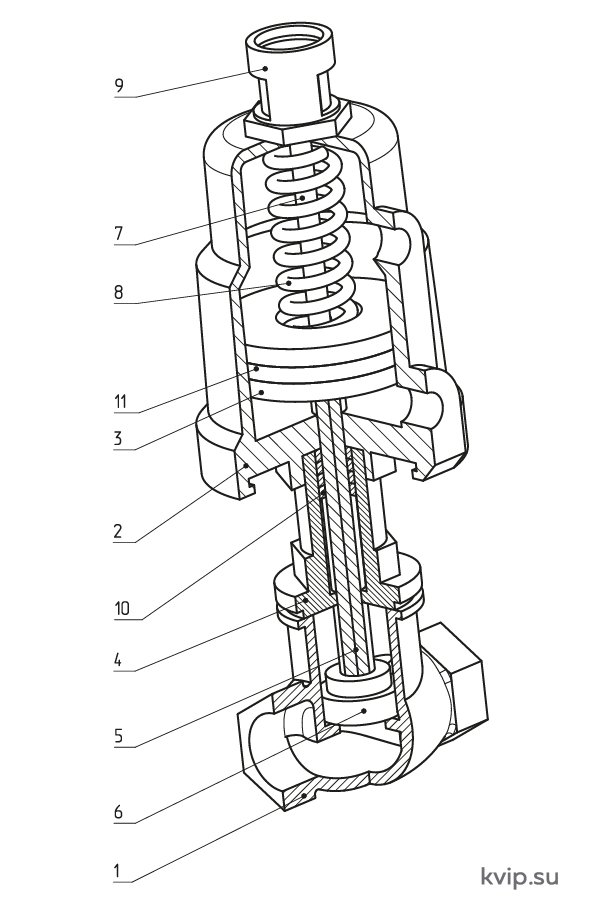

Клапан состоит из деталей, указанных на чертеже «Спецификация материалов». Корпус клапана 1 монтируется на трубопровод. На корпусе клапана закреплена муфта 4 с уплотнениями штока 10 и корпус пневмопривода 2.
В нормально закрытых (НЗ) клапанах диск 6, закрепленный на штоке 5, за счет усилия пружин пневмопривода прижимается к седлу клапана, перекрывая таким образом основное проходное сечение клапана. С обратной стороны штока 5 закреплен поршень пневмопривода 3, на который воздействует пружина 8. Пружина обеспечивает возврат клапана в исходное состояние (закрытое для НЗ клапанов).
В верхней части штока 5 закреплен визуальный индикатор положения 7, который перемещается вместе со штоком. В открытом состоянии клапана визуальный индикатор 7 виден через колпачок 9.
Для открытия НЗ клапана требуется подать сжатый воздух в корпус пневмопривода 2. При этом подача сжатого воздуха должна осуществляться в камеру, противоположную камере с пружиной.
|
№ |
Наименование |
Кол-во |
Материал |
|
1 |
Корпус клапана |
1 |
CF8M |
|
2 |
Корпус пневмопривода |
1 |
CF8 |
|
3 |
Поршень |
1 |
Пластик |
|
4 |
Муфта |
1 |
CF8M |
|
5 |
Шток |
1 |
CF8M |
|
6 |
Диск |
1 |
CF8M |
|
7 |
Визуальный индикатор |
1 |
Пластик |
|
8 |
Пружина |
1 |
Пружинная сталь |
|
9 |
Колпачок |
1 |
CF8M / стекло |
|
10 |
Уплотнение штока |
4 |
HPTFE |
|
11 |
Уплотнение поршня |
1 |
NBR |
